Вентиляция кровли из мягкой черепицы

Кровля из мягких материалов всегда отличалась своей уникальностью. Застройщики, привыкшие видеть на крыше сооружений лишь жесткие продукты, отмечают, что с эластичными материалами и правильным подбором вспомогательных элементов здание смотрится уютнее. Самым привлекательным у мягких материалов является их цена. Действительно, покрытие ими крыши не затратное дело, но чтобы создать качественную конструкцию необходимо продумать все нюансы. Одним из них является вентиляция кровли.

Устраивая покрытие из мягкой черепицы, стоит понимать, что этот материал является своеобразной гидроизоляцией и пропускать влагу он не позволит, следовательно, конденсат, попавший в чердачное пространство, останется там надолго. Именно о решении данной проблемы и написана эта статья.

Гибкая кровля

Прежде чем ответить на волнующий вас вопрос, я хочу рассказать немного о самой мягкой кровле.

Вентиляция кровли из мягкой черепицы

Если судить данное покрытие лишь по характеристикам, то это прямо идеальное покрытие, но как известно таких не бывает, поэтому давайте рассмотрим положительные и отрицательные качества этого продукта и начнем, пожалуй, с хорошего.

  • Хорошая звукоизоляция. Во время дождя, находящийся в доме человек никогда не услышит звуки падающих на крышу капель
  • Высокие эксплуатационные качества. Именно благодаря своей структуре и используемому при производстве сырью материал никогда не начнет коррозировать, гнить или покрываться микроорганизмами в виде грибков или мха
  • Простота монтажа
  • Нет нужды в обустройстве ее плоскости специальными элементами вроде молниеотвода, ведь битумное покрытие включает в себя материалы, которые не позволяют току распространяться
  • За счет своих небольших габаритов и пластичности ей не страшны скачки температуры и сильные порывы ветра
  • Неприхотлива в процессе эксплуатации
  • Дешевизна
  • Мягкая кровля – герметичный и экологичный продукт

Вентиляция кровли из мягкой черепицы

А теперь, давайте затронем отрицательную сторону.

  • При низкой температуре, материал становится очень хрупким, поэтому ее монтаж в этот период попросту нецелесообразен
  • Процесс укладки стоит проводить лишь в плюсовую температуру, когда воздух прогрет больше 5 градусов. Если в этом есть острая необходимость, то необходимо использовать отопительные приспособления
  • Минимальный уклон для кровли составляет не менее 10 градусов (но некоторые продукты можно укладывать на скаты до 5 градусов)

Известные производители гибкой кровли

Если вы решили покупать данный продукт, то вам, несомненно, стоит знать о распространенных производителях этого материала.

  1. Во всем мире, самой распространенной гибкой кровлей является – Kerabit. Это мягкая черепица, которую производят в Финляндии, и занимается этим фирма Lemminkainen
  2. Если рассматривать СНГ страны, то здесь застройщики больше всего предпочитают фирму Катепал, располагающуюся в Финляндии и Шинглас. Катепал имеет средний ценовой показатель, что отражается на его качестве, а вот Шинглас обладает довольно низкой ценой для своих показателей. В арсенале фирмы есть 5 видов продукта, который отличается не только своими размерами, но и формами

Вентиляция кровли из мягкой черепицы

Как опытный строитель, могу вас заверить, что лучшим выбором из трех вариантов будет являться продукция марки Шинглас. Она, по сравнению со своими аналогами обладает большим преимуществом в:

  • Устойчивости к прямому воздействию солнечных лучей
  • Защите от размножения микроорганизмов
  • Устойчивости к химической среде
  • Суровых условиях России

Придя в строительный магазин, не стоит спрашивать сразу про интересующую вас марку, поинтересуйтесь у продавца о других материалах, трезво взвесьте все плюсы и минуса, а лишь затем приобретайте товар.

Основные составляющие мягких кровель

Итак, давайте рассмотрим, какие слои включает в себя гибкая кровля. Разбирать слои будем на примере черепицы, но если рассматривать и рулонный материал, то существенных отличий вы не увидите.

  1. Кровельное покрытие
  2. Подкладочный ковер
  3. Обрешетка (сплошная, плита OSB)
  4. Пароизоляционный слой
  5. Теплоизоляционные плиты

Данные слои могут не укладываться в данной последовательности. Все зависит от кровельного материала и функционального назначения здания.

Вентиляция кровли из мягкой черепицы

Хочу поднять отдельную тему касательно обрешетки. Ведь именно от нее и будет зависеть срок эксплуатации вашей кровли.

В составе стропильной системы для мягких кровель обрешетка играет довольно важную роль. Ее крепеж производится на контрообрешетку, которая создается для обеспечения вентиляционных ходов, что позволяет удалять конденсат.

Для создания качественной обрешетки вам понадобится следующие материалы:

  • Доска из хвойных древесных пород.
  • Влагостойкая фанера или как альтернатива – плита OSB. Стоит отметить, что чем больше задается шаг стропильных ног, то тем толще берется фанерный лист.
  • Длинные гвозди.

В нормативных документах вы не найдете требований для обрешетки, которые я опишу ниже.

  • Обрешетка должна создаваться без каких-либо ступеней и неровностей.
  • Вся стыковка элементов должна проходить максимально качественно.
  • Если чердачное пространство не будет обустраиваться под жилое помещение, то не стоит делать ее сильно громоздкой, достаточно лишь того, чтобы она выдерживала расчетные нагрузки.
  • Промеж досок должен оставаться небольшой зазор в 1-3 миллиметра. Это позволит воздушным массам вентилировать пространство.
  • Все деревянные детали стропильной системы должны быть обработаны антисептиками (веществами, предотвращающими гниение).

Крепежные элементы для обрешетки должны прошивать все доски насквозь. Кстати, для повышения качества данной конструкции, эти места можно обработать.

Монтаж гибкой кровли

После того, как вы узнали практически все о стропильной системе, следует разобраться в самом монтажном процессе черепицы.

Данный процесс выглядит следующим образом:

  • Сперва, как и везде, следует провести подготовительные работы. Они включают в себя очистку основания от мусора и его просушку (если требуется), обработку различными растворами.
  • На сплошную обрешетку (несмотря на ее название, между досками должен оставаться маленький зазор в 1-3 миллиметра) стелется сплошной подкладочный ковер, а если полностью закрыть одним листом данную плоскость не получается, то части склеиваются при помощи специального строительного скотча. Помните, что данная работа целесообразна лишь на кровлях, уклон которых меньше 20 градусов, а если это значение больше, то подкладочный ковер устраивается в наиболее опасных местах. Под такими местами я подразумеваю зоны, где возможна протечка в будущем.
  • После этого, в карнизных свесах и торцах здания устраиваются металлические планки и карнизная черепица.
  • Далее работа перетекает в обустройство и усиление ендов (если таковые имеются).
  • Сразу как завершились предыдущие работы, можно приступать к укладке рядовой черепицы по всей плоскости кровли, но, не затрагивая те места, где будет монтироваться коньковая черепица.

Вентиляция кровли из мягкой черепицы

Надеюсь здесь вам все понятно и теперь можно переходить к главному.

Как создать качественную вентиляцию на кровле из гибкой черепицы

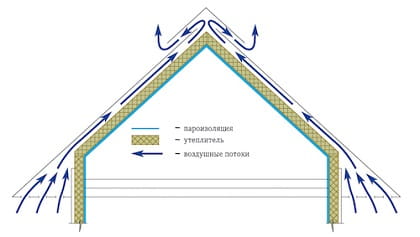

Вентиляция позволяет воздуху убирать излишнюю влагу из чердачного помещения и некоторых важных стропильных узлов, но если оставить ее там, чем это может обернуться?

Если вы не обеспечите кровлю вентиляцией, то вас непременно будут ждать следующие последствия:

  • Теплая пора года, превратит ваш чердак в парильную комнату, следовательно, вы не сможете там долго находиться или что-нибудь складировать.
  • Плиты утеплителя, которые расположены в кровельном пироге, очень быстро выйдут из строя и смысла от них не будет вовсе. Ведь влага, попавшая в этот материал, снижает его характеристики вплоть до нуля.
  • Все кровельные конструкции и ее элементы будут со временем разрушаться микроорганизмами.
  • В зимнее время года, на чердаке непременно появятся сосульки и большое количество наледи, что приведет к разводам на потолках жилых комнат.
  • Некоторые кровельные материалы начнут вздуваться, и, как правило, выйдут из строя гораздо раньше своего срока эксплуатации.

Наверняка, вы не хотите встречаться с данными проблемами, поэтому, скорее всего, у вас встал вопрос, как создается качественная вентиляция мягкой кровли?

Вентиляция кровли из мягкой черепицы

Для ее обеспечения следует придерживаться следующих правил:

  • Между укладываемыми слоями кровельного пирога всегда должна создаваться воздушная прослойка. Достичь этого можно при помощи небольших брусьев, толщина которых не менее 5 сантиметров. Данные элементы находятся промеж утеплителя и основания
  • Нередко застройщики оставляют низ скатов открытым, дабы обеспечить дополнительный приток воздуха, но опытные кровельщики обшивают такие места софитами. Они предотвращают поселение птиц и грызунов в вашем чердачном помещении. А для дополнительной вытяжки используются различные аэраторы и вентилируемые коньки. Кстати о них мы поговорим ниже
  • Как уже говорилось раньше, обрешетка должна иметь некоторые зазоры в 1-3 миллиметра, дабы исключить вероятность застоя воздушных масс
  • Высоту воздушной прослойки, создаваемой между утеплителем и основанием нужно правильно рассчитать. В процессе кровельных работ, рабочие создали для себя некоторые правила подбора данного значения. Если градус ската составляет 10 градусов, а его длина всего 5 метров, то 5 см воздушной прослойки вполне достаточно. При том же угле, но чуть гораздо большей длине – 25 метров, прослойка будет в два раза больше

Вентиляция крыши из мягкой кровли может иметь как один, так и два контура. Давайте я перечислю вам слои двухконтурной вентиляции.

  • Утеплительные плиты
  • Диффузионная пленка
  • Ветровой барьер
  • Первый зазор для доступа воздуха
  • Второй зазор для доступа воздуха
  • Кровельное покрытие

Помимо естественной вентиляции вы всегда можете создать принудительную.

Вентиляция кровли из мягкой черепицы

Принудительная вентиляция

Данный вид может понадобиться лишь тогда, когда естественная вентиляция не справляется со своей функциональной задачей или обустроить ее нет возможности.

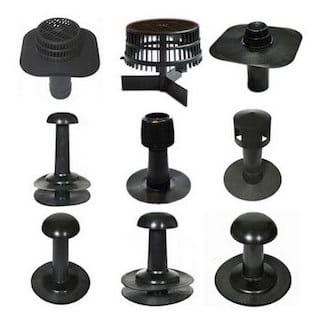

Для создания искусственного круговорота воздушной массы потребуется установка так называемых аэраторов. Это устройство работает за счет разности в давлении между помещением и трубой.

На сегодняшний день вы можете встретить их в строительном магазине абсолютно разных размеров и форм. При покупке данных деталей следует понимать, что чем они меньше, тем большее количество потребуется для выполнения поставленной задачи.

Вот что следует знать про кровельные аэраторы:

  • Если вы предусматриваете монтаж нескольких аэраторов, то между ними не должно быть менее 12 метров.
  • Для их устройства следует выбирать самые высокие точки кровли и распределять их по ее плоскости равномерно.
  • Когда проводится устройства аэраторов на новой кровле, то расположение трубы должно приходиться на стык плит утеплителя.
  • Если вы проводите кровельный ремонт, и проблема заключалась во вздутии покрытия, то установите аэратор именно на этом месте.
  • Не стоит делать отверстия для труб точно под их диаметр. Создайте его чуть больше примерно на 1-2 сантиметра.
  • Крепежными элементами для аэраторов служат анкерные болты или дюбеля
  • Герметизацию образовавшихся стыков проводят при помощи наклеиваемых гидроизоляционных продуктов.

Вентиляция кровли из мягкой черепицы

Для отслеживания влажности воздуха на чердачном помещении я советую вам использовать специальные градусники. Они будут индикаторами работы вашей естественной вентиляции, и в случае ее неисправности, вы можете установить аэраторы.

Монтаж аэратора при эксплуатируемом здании

Если ваша кровля выполнена из гибкой черепицы, и естественная вентиляция не выполняет свои функциональные предназначения, то вам предстоит покупка вспомогательных элементов для вентиляции – аэраторов. Если вы предпочтете этого не делать, то не сомневайтесь, что в скором времени вам придется менять не только кровельный материал, но и всю кровельную систему.

Вентиляция кровли из мягкой черепицы

В устройстве аэратора нет ничего сложного, посудите сами.

  1. Сперва следует выбрать место, куда будет монтироваться аэратор. Если кровля имеет проблемные места, то лучше всего осуществить его монтаж именно туда.
  2. Для этого выпиливается отверстие, диаметр которого будет несколько больше самой трубы
  3. Если в процессе монтажа данного элемента вы обнаруживаете, что ваш утеплитель намок, то его следует заменить на новый.
  4. Перед тем как металлические детали аэратора опустятся в кровельный пирог, их стоит обработать мастикой, то же самое делается и с основанием.
  5. Элементы аэратора должны надежно размещаться на плоскости кровли. Для этого их прикручивают саморезами.
  6. Нижнюю часть патрубка изолируют.

Если данный процесс вы не сможете выполнить самостоятельно, не отчаивайтесь – вызовите специалиста или возьмите в напарника опытного кровельщика.

Вспомогательные кровельные элементы

Помимо аэраторов, кровельная сфера имеет в арсенале еще несколько деталей, которые существенно увеличивают качество естественной вентиляции.

Вентиляция кровли из мягкой черепицы

Вентилируемый конек для мягкой кровли

Данный элемент устанавливается на самый верх крыши. Его конструкция несколько отличается от обычного конька. В вентилируемом коньке присутствуют стенки с некоторым количеством отверстий. Именно через них влажный воздух и выходит из чердачного помещения. Принцип работы вентилируемого конька схож с аэратором, все происходит за счет перепада давлений.

Ветровая планка для мягкой кровли

Торцевая планка для мягкой кровли является обязательной составляющей. Дело в том, что сильные порывы ветра могут с легкостью оторвать покрытие от основания и вам предстоит ремонт. Этот элемент также послужит достойным дополнением к завершенности вашей крыши и придаст шикарный внешний вид. Поэтому если вас беспокоит не только качественно выполненная кровля, но и красота, то этот элемент, несомненно, стоит вашего внимания.

Вентиляция кровли из мягкой черепицы

В качестве заключения хочу отметить, что устройство мягкой кровли — отличное решение для покрытия хозяйственных или временных построек. Для этого лучше всего подойдет рубероид или другой рулонный продукт. Материалы на основе битума обладают максимальной гидроизоляцией, следовательно, кровельная система прослужит свой максимальный срок.

Кстати, если вы располагаете финансами, то поспрашивайте в строительном магазине черепицу с самоклеящейся стороной. Это существенно облегчит и ускорит процесс монтажа.

  • Вентиляция кровли из мягкой черепицы
  • Вентиляция кровли из мягкой черепицы
  • Вентиляция кровли из мягкой черепицы

    Вентиляция мягкой кровли: необходимость и практические решения

    Вентиляция кровли из мягкой черепицы

    Общие сведения о вентиляции подкровельного пространства

    В наш технологичный век виды крыш могут быть самыми разными: плоскими и профильными, рулонными и штучными, жесткими и мягкими. Огромное количество всевозможных черепиц: металлочерепица, керамическая черепица, композитная, песчано-цементная, черепица мягкая битумная. При строительстве определенного вида зданий подбирается и соответствующий вид крыши. Все они надежны и практичны при условии, что работы выполнялись квалифицированными специалистами.

    Не секрет, что на рынке огромное количество рабочих, готовых взяться за строительство необходимого вам помещения. Конечно, работы обещают выполнить под ключ, то есть вместе с возведением крыши. А когда задаешь вопрос, как будет устроена вентиляция крыши, говорят: «А мы слуховые окошки на чердаке сделаем». От таких работников лучше сразу отказаться.

    Совет. Перед началом работ проверьте квалификацию кровельщиков.

    Это уже даже не прошлый, это позапрошлый век. Кстати, спросите у них, почему окно называется слуховым. Они начнут говорить, что слышимость больше. Это все ерунда. При Александре I был такой мастер-кровельщик Слухов, он и придумал эти окна для вентиляции, поэтому они называются слуховыми.

    Современное строительство решает проблему эффективного использования пространства. Поэтому широкое распространение получили мансардные крыши, причем не только в частных жилых домах. А это предполагает исполнение кровли в виде слоеного пирога с применением современных материалов. Но в таком случае остается нерешенной проблема конденсата. Влага скапливается в строительных элементах, преждевременно нарушая их эксплуатационные характеристики, вплоть до разрушения.

    Откуда берется конденсат? Хотя применяемые теплоизоляционные материалы надежно сохраняют микроклимат в помещениях, но в целом от дома исходит тепло. С наружной стороны кровли воздух имеет более низкую температуру в холодное время года и даже летом по ночам. Понижение температуры наружного воздуха относительно теплого воздуха, исходящего от дома, при которой начинает образовываться конденсат, называется точкой росы. Влага может появляться и зимой, при резких перепадах температуры образуется наледь, которая тает во время оттепели.

    Необходимость в вентиляции крыши

    Вентиляция кровли из мягкой черепицы

    Естественная вентиляция чердака через слуховые окна уже не помогает, остаются затененные пространства. Возникает необходимость организовать вентиляцию внутри самого кровельного пирога. Только таким образом можно обеспечить кровле надежность и долговечность. Не стоит думать, что это такая уж невыполнимая задача. Уже более тридцати лет эта проблема успешно решается строителями-профессионалами.

    Вентиляция кровли, в том числе и гибкой, осуществляется за счет конвекционного эффекта, путем перемещения теплых слоев воздуха по специальным каналам внутри кровельного пирога от свесов к коньку, то есть снизу вверх. Благодаря этому решаются следующие задачи: поддержание температурного баланса с внутренней стороны кровли до прохождения точки росы; при появлении конденсата – его удаление теплыми потоками воздуха; а также исключение нагревания и размягчения мягкой битумной кровли под летним солнцем.

    Задачи, которые решает внутренняя вентиляция кровельного пирога

    Прежде всего рассмотрим, из чего состоит кровельный пирог кровли из мягкой черепицы. Вначале на внутреннюю часть силовой конструкции крыши прикрепляется пароизоляционная пленка. Однако она не всегда способна задержать весь пар, поднимающийся вверх от дома. Как правило из-за некачественного монтажа.

    Следующий слой – теплоизоляционный материал. Чаще всего, это минеральный утеплитель, который свободно пропускает пар, как говорят – дышащий. Следовательно, та часть пара, которая поднимается, пройдет и через теплоизоляцию.

    Затем идет гидроизоляционный барьер. Современная гидроизоляция – это диффузионная мембрана (тоже дышащая), которая пропускает маленькие молекулы пара, но задерживает молекулы воды.

    Подкладочный ковер – который выполняет функцию дополнительной гидроизоляции.

    И, наконец, сама кровля (металлочерепица, мягкая черепица, керамика и т. д.), защищающая от атмосферных осадков, холода, жары.

    Вентиляция кровли из мягкой черепицы

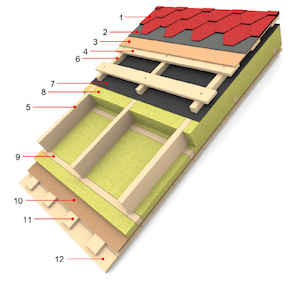

    1 Битумная черепица ICOPAL
    2 Подкладочный ковер ICOPAL K-EL/Fel’X
    3 Влагостойкая фанера или ОСП
    4 Разреженная обрешетка
    5 Стропильная балка
    6 Контрбрус
    7 Диффузионная мембрана ICOPAL Monarperm 500/700
    8 Теплоизоляционная минераловатная плита
    9 Брус 50х50 мм
    10 Пароизоляционная мембрана ICOPAL Polykraft RE
    11 Доска 20х100 мм
    12 Подшивка потолка

    Из приведенного описания понятно, что какая-то, пусть небольшая, часть теплого пара проникает через весь «слоеный пирог» и попадает на внутреннюю сторону холодной кровли. Значит, неприятности, связанные с намоканием нам обеспечены. Спасет от них только грамотно спроектированная и качественно выполненная вентиляция подкровельного пространства.

    Поэтому необходимо сделать так, чтобы встреча теплого пара с холодной кровлей происходила в пространстве с сильным воздушным потоком. Тогда конденсат либо не успеет образоваться, либо быстро выветрится. Роса собирается на внутренней стороне самого кровельного материала, будь то твердая кровля или битумная черепица, следовательно, там и надо устраивать конвекцию воздуха.

    При помощи обрешетки и контробрешетки делается вентиляционный зазор примерно в 50 мм. Важно, чтобы в вентиляционном контуре не было помех для свободного течения воздуха, иначе могут образовываться застойные зоны.

    Совет. Перед настилом кровельного материала проверьте, нет ли помех на пути движения воздуха в вентиляционных каналах.

    Практические решения в вентиляции для кровли

    Применение точечных аэраторов

    Остается предусмотреть отверстия на свесах или карнизах для входа воздушного потока и сверху на коньке для его выхода. Понятно, что внизу все просто, а сверху надо исключить попадание в вентиляционные отверстия осадков, птиц и насекомых. Кроме того, иногда крыша из мягкой битумной черепицы имеет сложную геометрическую поверхность, где сочетаются перепады высот, большое количество ендов, мансардные окна, уступы. Это затрудняет, а порой исключает свободный ток теплого воздуха снизу вверх.

    Совет. Размещение точечных аэраторов и дефлекторов доверяйте только высококвалифицированному специалисту.

    Вентиляция кровли из мягкой черепицы

    Для решения подобных задач применяются различные виды точечных аэраторов, а также дефлекторов. Аэратор – это простой вентиляционный выход, защищающий от попадания осадков и проникновения птиц и насекомых. А дефлектор – тот же аэратор, который за счет особой конструкции в соответствии с законом Бернулли повышает эффективность вентиляции примерно на 20 %.

    Установка этих устройств довольно проста. На сложных гибких кровлях точечные аэраторы устанавливают во всех наивысших точках рельефа или вдоль ендовы. Главное – внимательно следить, чтобы не осталось застойных зон. Там, где нет перепадов высот, на простых крышах точечные аэраторы устанавливают не менее одного на 100 кв.м кровли.

    Технология установки аэраторов различается в зависимости от типа кровли. При обустройстве вентиляции кровли из битумной черепицы аэраторы крепят к сплошной обрешетке, усиленной несложной конструкцией из бруса. Все поверхности надежно уплотняют герметиком.

    Иногда кровля из гибкой черепицы смонтирована так, что вентиляция подкровельного пространства отсутствует. В этом случае можно установить специальные аэраторы, имеющие удлиненный перфорированный нижний патрубок, в который засыпана гранулированная масса. Нижний патрубок вставляется в дышащий теплоизоляционный мат, таким способом вентилируя его.

    Применение коньковых аэраторов

    Однажды к нам обратилась заказчица с просьбой переделать коньковую вентиляцию для кровли на любую другую. Дом еще не достроен, на мансарде еще не установлены потолки, но крышу из мягкой битумной черепицы «ИКОПАЛ» осенью полностью закончили.

    По настоянию клиентки был сделан зазор для проветривания подкровельного пространства. Выход воздуха из вентиляции кровли был предусмотрен коньковый. Заказчица говорила, что ей внешне понравилась крыша с дополнительным фальшконьком. Действительно, такие конструкции смотрятся эффектно. Но зимой, после снежной вьюги на полу мансарды под коньком оказалась полоска снега. Женщина посчитала это недостатком такого типа вентиляции. После обследования конька оказалось, что это недостаток квалификации кровельщиков, которые возводили крышу.

    На самом деле правильно сделанный коньковый способ выхода воздуха из вентиляции наиболее эффективен для простых двухскатных кровель из гибкой черепицы. При непрерывном расположении щелей для забора воздуха в подшивке вдоль всего карниза он равномерно распределяет свободный воздушный поток по площади всей крыши, не оставляя затененных участков. Такой естественный метод вентиляции характеризуется мощным потоком воздуха в месте встречи теплого пара с холодной внутренней плоскостью кровли.

    Вентиляция кровли из мягкой черепицы

    Вентиляция кровли из мягкой черепицы

    Схема вентиляции подкровельного пространства а) с коньковым аэратором; б) со скатными аэраторами и щипцовым окном.

    На коньке, в высшей точке ската, вдоль всей длины крыши оставляется сплошная щель шириной примерно 2–3 см. С обеих сторон от нее устанавливаются специальные крепежные профили с ребристой поверхностью. Именно на эту щель, опускаясь по обеим сторонам на профили, монтируется сплошной ленточный коньковый аэратор. Он крепится гвоздями или шурупами и уплотняется герметиком по всей длине, а сверху покрывается листами битумной черепицы. Получается почти обычный конек. Такие ленточные аэраторы изготавливаются из качественного и прочного пластика, имеющего повышенную стойкость к воздействию атмосферных явлений. Вдоль всей длины на выходе вентилируемого воздуха встроены фильтры, которые не дадут попасть внутрь осадкам, птицам или насекомым.

    Совет. При возможности лично убедитесь в исключении попадания атмосферных осадков, листвы, насекомых или птиц во входные и выходные отверстия вентилируемого пространства крыши.

    Ветровая подшивка карнизов выполняется, как правило, из дерева, пластика или металла. На рынке нет недостатка в готовых пластиковых и металлических панелях с перфорацией, их называют софитами. Они бывают различных цветов и форм. Если ветровая подшивка выполнена из дерева, то между рейками оставляют щели или вставляют специальные решетки для приточной вентиляции с шагом не более 0,8 м. При монтаже подшивки важно убедиться, что решетки или щели не допустят попадания в вентиляционное пространство насекомых, птиц или листвы.

    Вентиляция кровли из мягкой черепицы

    Среди современных кровельных материалов мембрана, выполненная из поливинилхлорида, пользуется заслуженной популярностью благодаря разумному сочетанию практических свойств и доступной цены.

    Вентиляция кровли из мягкой черепицы

    Плоская кровля представляет собой один из самых распространенных и практичных вариантов крыши для жилых и коммерческих зданий. Главной её особенностью является минимальный уклон (от 1,5 до 10%). Устройство современной плоской крыши характеризуется устойчивостью к ветровым нагрузкам, удобством монтажа и простотой эксплуатации.

    Вентиляция кровли из мягкой черепицы

    К сожалению, на свете нет ничего вечного. Даже, казалось бы, незыблемые горы подвержены процессу разрушения. Что уж говорить о наших кровлях. Заселяясь в новый дом, редко кто думает о том, что даже самой прочной кровле когда-то понадобится ремонт. Причем нет разницы, чем покрыта кровля – деревянной дранкой или композитной черепицей.

    Вентиляция кровли из мягкой черепицы

    Гидроизоляционные материалы различают по виду вяжущего вещества, по способу применения и по назначению. Битумные гидроизоляционные мастики — это обмазочные материалы широкого назначения. Органические соединения, в состав которых входят высококачественные нефтяные битумы, минеральные наполнители, органические растворители, пластификаторы и другие технологические добавки.

    Вентиляция кровли

    Для чего может быть нужна вентиляция кровли. знает не каждый, зато если спросить у человека, который далёк от строительства, для чего нужен в доме чердак, то он ответит, не раздумывая, что для тепла. Под теплом, конечно, понимается хороший микроклимат в доме или городской квартире. Конечно, горожанин ещё отметит, что чердаки содержат некоторые коммуникации, например, отопительные, однако не каждое из этих помещений используется только в таких технических целях. Кстати, именно на примере городских домов можно увидеть, сколько отверстий находится в чердачном помещении. И это не застеклённые окна, а именно сквозные отверстия, поэтому можно понять, насколько сильные гуляют под крышей дома сквозняки.

    Они там попросту необходимы, потому что уносят они не сколько тепло от дома, сколько излишнюю влагу. А не будь на чердаке такого проветривания, он стал бы бесполезен. Тогда возникает резонный вопрос: как же в домах делают мансарды, на которых живут люди, работает полноценное отопление и окна могут закрываться герметично на случай ветра, холода и дождя? Неужели в этих помещениях создаётся настоящая «баня »? Вовсе нет. Точнее – в идеале на мансардах обязан быть такой же точно микроклимат, как и в остальных помещениях дома, и только если чердачное помещение утеплено с грубыми ошибками, то микроклимат становится намного хуже, и не только в одной мансарде.

    Вентиляция кровли из мягкой черепицы

    Даже мансардная крыша обязана вентилироваться, и достигается это разными методами. Суть их сводится к одному: подкровельное пространство обязано продуваться. И для этого делается специальный зазор между собственно кровельным материалом и черновой кровлей. Как правило, последняя представляет собой «многослойный пирог», в котором используется не менее двух мембранных материалов, а также – утеплительные маты. Устройство этого «пирога» хорошо знакомо каждому современному профессиональному кровельщику.

    Но вернёмся к подкровельному пространству. Иногда площадь кровли бывает настолько значительной, а конфигурация крыши – настолько сложной, что невозможно всё это пространство проветрить только за счёт одних зазоров. Поэтому намечают такие места, в которые приходится монтировать специальные вентиляторы. Нередко и в саму конструкцию мансарды вносятся изменения, связанные с устройством слуховых окон или так называемых крышных эркеров. Нередко делаются выносные окна, но их устройство напрямую с вентиляцией кровли не связано, а может даже и усложнить её, так как значительно более изрезанной становится поверхность крыши.

    К чему приводит плохая вентиляция кровли

    Игнорировать устройство вентилирования кровли никогда не стоит, потому что иначе произойдут нежелательные процессы, приводящие к разрушению конструкций здания. Представим, что из дома под кровлю поступает тепло. С другой, наружной, стороны крыши – холодно. Тогда под кровлей будет накапливаться конденсат. Удалить его можно путём постоянного проветривания. Даже в тех домах, где не предусмотрены коммуникации на чердаке. выполнялись совсем плоские помещения над последним этажом. Их функция состояла в том, чтобы проветривалась кровля практически постоянно. В многоэтажном доме под такой крышей было уже не так тепло, как непосредственно в отапливаемых квартирах, поэтому там не так сильно накапливался конденсат, и от него было легче избавиться путём проветривания.

    Бетонной крыше, конечно, конденсат грозит в меньшей степени, но и там он может приводить к появлению вредного для конструкций и для человека грибка. А теперь представим себе скатную крышу с полноценной стропильной системой, которая выполняется в подавляющем количестве случаев из дерева. Как ни покрывай этот материал составами от паразитов, при постоянной сырости древесина всё равно может сдаться гнили. А от перемен погоды несущие конструкции кровли могут просто рассохнуться и быть поведены. Значит, такая кровля нуждается в ещё более эффективной вентиляции снизу.

    Вентиляция кровли из мягкой черепицы

    Плохая вентиляция чердачных помещений

    Как может повлиять плохое вентилирование на мягкую кровлю? Тоже весьма отрицательно. Как правило, эти материалы лежат на сплошной обрешётке или на бетонном основании. Но излишняя влага, поступающая изнутри, может привести к тому, что материал кровли расслоится и отслоится от основания. Это в дальнейшем приведёт к его разгерметизации, в результате чего крыша станет протекать.

    Крыша, крытая железом, со временем может проржаветь, что так же ослабит защитные свойства кровли, как и в первом случае. К тому же осыпание жёсткого кровельного материала с крыши – это ещё и опасность для всех тех, кто находится внизу около дома.

    И если в городских постройках вряд ли кто-то решится строить кровлю с нарушением её вентиляции, то с частными постройками всё обстоит несколько иначе, и там мастерам по кровле часто приходится устранять ошибки, сделанные непрофессиональными строителями.

    Как вентилировать крышу в частном доме

    Есть несколько способов вентиляции подкровельного пространства в частных постройках. Это:

    • слуховые окна на чердаке, которые широко используются для не мансардных крыш;
    • вентилирование конька двухскатной крыши, которое поможет и для мансарды;
    • карнизный тип вентиляции;
    • установка крышных вентиляторов;
    • использование штучных элементов с вентиляционными отверстиями;
    • устройство коньков специальной конструкции;
    • вентиляционные зазоры, предусмотренные изначально при монтаже или при реконструкции кровли.

    Вентиляция кровли из мягкой черепицы

    Вентиляция крыши в частном доме

    Понятно, что не при каждом кровельном материале можно реализовать конкретный способ вентилирования. Ведь кровли бывают выполнены из разных материалов и их деление только на жёсткие и мягкие можно считать очень приблизительным. Например, глиняная черепица и меатллочерепица при всей их внешней схожести – различные материалы, и если первый – это исключительно штучный материал, к тому же весьма хрупкий для некоторых видов воздействия, то второй можно отнести к листовому типу. В этом плане металлочерепица даже ближе к профнастилу. И если этот материал не является хрупким, то он подвержен коррозии в тех местах, где было нарушено его защитное покрытие.

    Как сделать вентиляцию кровли из металлочерепицы

    Сама по себе металлочерепица является таким материалом, который набивается на обрешётку, притом не всегда сплошную. Установка под неё контробрешётки – это идеальный выход из положения, если нужна тёплая мансарда. Контробрешётка не только поднимает обрешётку на определённую высоту, чтобы выдержать высоту вентиляционного зазора, но и для того, чтобы зафиксировать на стропильной системе мембрану. Эта мембрана – парозащитная плёнка с особого рода отверстиями, которые препятствуют попаданию влаги на стропильную систему и утеплитель. и в то же время выпускают пары из помещения мансарды. Пока эти пары не стали туманом (с точки зрения физики, туман – это взвесь капель воды в воздухе, которую мы видим, как пар) и конденсатом, их подхватывает воздух и выносит наружу из-под кровли.

    Вентиляция кровли из мягкой черепицы

    Как сделать вентиляцию кровли из металлочерепицы

    При такой конструкции крыши у карнизов появляются зазоры. Также на таки крышах делают коньковые продухи, чтобы обеспечить постоянную тягу, благодаря которой и происходит эффективное проветривание.

    Как не перестраивать крышу, если утепляется мансарда

    Переквалифицировать чердак в мансарду часто возможно в том случае, если помещение там делается всесезонным. При этом не нужно забывать про вентилирование кровли. Но если она настолько качественно уложена, что её не хочется разбирать, а она при этом не вентилируется должным образом? Выход из ситуации есть. Как правило, хоть какой-то зазор в обрешётке имеется, и наша задача – заставить его проветриваться. Чтобы вентиляцию сделать эффективной, можно поставить на крышу специальный трубы, через которые пар будет отводиться из подкровельного пространства. Для этого лучше применять пластиковые трубы, так как они не боятся погодных воздействий. Их нужно установить ближе к коньку крыши, прорезав в металлочерепице под них отверстия. Количество труб рассчитывается по площади кровли – на 50–60 м 2 по одной штуке.

    Если дом находится в снежных районах, то нужно просчитывать высоту труб по максимальной снеговой шапке, и каждую трубу накрывать грибком, чтобы туда не попадали осадки.

    Вентиляция кровли из мягкой черепицы

    Как не перестраивать крышу, если утепляется мансарда

    Каждая труба при установке на крышу должна иметь уплотнитель, потому что иначе металлочерепица может подвергнуться коррозии в месте разреза. Уплотнительный элемент выполняют из силикона. Также можно использовать специализированные выходные элементы для крыш под трубу. Они обеспечивают герметичное присоединение трубы к крыше и способствуют установке трубы в вертикальное положение. Эти элементы содержат уплотнительный кружок, который нуждается в силиконовой смазке, чтобы лучше выполнять свои функции.

    Следует также обратить внимание на инструменты, которыми будет прорезаться металлочерепица. Если взять ножницы по металлу, то они не разлохматят покрытие листа, а, наоборот, прижмут его в месте среза к основе, так как работают на сжатие. Использовать ножовку несколько хуже. Но ещё больший урон можно нанести электрической дисковой пилой.

    Работа с таким инструментами и приспособлениями позволит не перестраивать кровлю, но сделать её вентилируемой. Если вам всё же покажется, что на мансарде собирается много влаги, то можно увеличить количество труб на крыше в следующий летний сезон.

    Как проветривать крышу из мягкого материала

    Не менее часто, чем металлочерепица, в строительства кровли частных домов используется битумная черепица. Её легко монтировать, она мало шумит, к тому же имеет красивый внешний вид, чем может поспорить с металлочерепицей. Но мягкость материала приводит к тому, что достаточно часто под гибкую черепицу кладут сплошную обрешётку, стараясь обеспечить дополнительную прочность крыши. Но при этом проигрывают в способности к вентилированию подкровельного пространства. Поэтому, при обустройстве такой кровли обрешётку надо делать с зазорами, пусть даже и небольшими. Ведь часто при строительстве мансарды вместо обычного не утеплённого чердака материал кровли меняют на более лёгкий, чтобы не создавать дополнительных нагрузок на стены и фундамент (не забывайте о «пироге» утеплителя, который весьма тzжёлый). Поэтому с крыши может быть снята жёсткая черепица и поменяна на гибкую черепицу.

    Вентиляция кровли из мягкой черепицы

    Как проветривать крышу из мягкого материала

    При обустройстве стропильной системы нужно выдержать расстояние от кровли до утеплителя, равное не менее 5 см. Наверху крыши нужно предусмотреть аэраторы или коньковые продухи. Забор воздуха в вентилируемое пространство будет осуществляться с нижних краёв скатов, и тут может возникнуть проблема: как ни старайся выдержать этот «воздухозаборник» свободным, его могут занять птицы, слепив или построив там свои гнёзда. Защититься от этого можно путём установки решётки.

    Так как стропильная система делается в утеплённых мансардах с двойной обрешёткой, то можно сделать в ней сразу два вентиляционных контура. Один будет проходить непосредственно под кровлей, между ней и обрешёткой. Второй «канал» будет находиться между утеплителем, укрытым мембраной, и верхней мембраной, уложенной поверх контробрешётки. При этом тип самой нижней мембраны, укрывающей утеплитель – это ветрозащита, а тип верхней мембраны – пароизоляция. Примерно такая же мембрана находится под теплоизолятором внутри помещения мансарды.

    Как выполняется вентилирование конька

    Выше мы не раз касались темы вентилируемого конька, но не вдавались в подробности этой конструкции. Конёк может проветриваться несколькими способами. Заметим, что из-за его верхнего положения воздух поступает к нему за счёт естественной тяги или по причине конвекции. Так как нам нужно отводить тёплый воздух, насыщенный паром, то он, согласно законам физики, будет подниматься именно к коньку, если окажется в зазоре между кровлей и стропильной системой, укрытой ветрозащитой.

    В частности, воздух может поступать в пространство под кровлей со сторону карнизов. А вот через что он будет выводиться, зависит от конструкции коньковой вентиляции. Она может быть реализована:

    • на трубах;
    • в виде сплошного аэратора;
    • при помощи дефлекторов;
    • с плитками для вентиляции.

    Использование плиток для вентиляции целесообразно на тех крышах, которые имеют большой угол уклона. Это гарантия того, что решётка в такой плитке не забьётся. Дефлекторы тоже эффективны там, где на крыше не накапливается снег. Принцип их работы состоит в том, что они способствуют созданию разрежения и дополнительной тяги под крышей.

    Вентиляция кровли из мягкой черепицы

    Как выполняется вентилирование конька

    А вот для снежных регионов и при небольших углах скатов крыши придуманы другие способы, в частности – сплошной коньковый аэратор. Он делает конструкцию крыши интересной, и ту всё зависит от фантазии архитектора: такой дом приобретает либо что-то древне-японское в своём стиле, либо ассоциируется со старинными русскими теремами. Идея же состоит в том, что над коньком делается как бы ещё одна крыша с совсем коротенькими скатами, буквально на один–два ряда черепицы. Эта крыша и называется аэратором. Она приподнята над основными скатами, и через образовавшийся зазор из-под неё выходит воздух. Верхние скаты нужны, чтобы на аэраторе не задерживались осадки. Защитой от птиц, пыли и косого дождя служит всё та же мембрана. Иногда используются так называемые ворсистые мембраны, на которых ворс собирает мельчайшие капельки, не давая им превращаться в сплошной слой влаги.

    Если же и такой зазор может забиться снегом, то используют специальные дефлекторы с трубами. Даже если будет на крыше лежать снеговая шапка, то вентиляция под кровлей всё равно не прекратится. С трубами будет отлично работать и принудительная вентиляция кровли. Для этого в каждую из них можно встроить малошумный вентилятор. Принять решение о принудительном вентилировании можно тогда, когда не обеспечивается полный обмен воздуха под кровлей в течение получаса. Вентиляторы избавят вас от хлопот с установкой дополнительных труб.

    Дефлекторы для мансарды

    Есть ещё дефлекторы такой конструкции, которые проветривают собственно помещение мансарды, выводя из него пар сразу выше кровли. Эти устройства очень хорошо спасают само помещение, и особенно зимой, когда часто проветривать его не будешь. Мансарда претерпевает самую большую нагрузку от тёплого воздуха, потому что это – самое верхнее помещение в доме. И если мы уберегаем её утеплитель мембраной пароизоляции, которая «дышит », то обрекаем саму мансарду на насыщенность водяным конденсатом, который не в состоянии преодолеть эту мембрану.

    Вентиляция кровли из мягкой черепицы

    Дефлекторы для мансарды

    Дефлектор с выходом из мансарды на крышу имеет маленькое сечение, по сравнению, допустим, с открытым окном или даже форточкой, поэтому его можно сравнить только с вытяжкой. Такое устройство не позволит парам оставаться на мансарде и в то же время – проникать в утеплитель и под кровлю.

    Мансардный «пирог»

    Следует также уточнить, что такое многослойный «пирог» мансарды. Итак, он состоит из нескольких слоёв, которые со стороны кровли будут идти так:

    • кровельный материал;
    • обрешётка;
    • контробрешётка;
    • ветрозащита;
    • стропильная система и утеплитель (может закладываться между стропилами);
    • пароизоляция;
    • черновая отделка (гипскокартон или фанера);
    • чистовая отделка.

    Вентиляция кровли из мягкой черепицы

    Как проветривать односкатную крышу

    Если у дома крыша выполнена с одним скатом, то её очень просто проветривать. Стоит только сделать правильный зазор между кровлей и стропильной системой, как тяга в зазоре возникнет сама собой из-за перепада высоты. Если же зазора мало для полного воздухообмена, то можно сделать дополнительные вентиляционные трубы, как это делалось на двускатной крыше.

    Как проветрить вальмовую и шатровую крышу

    Дома с такой архитектурой крыш не имеют фронтонов. Но это не является препятствием для организации вентиляции. Она строится по такому же принципу, как и на двускатных крышах, но при этом не нужно забывать о том, что нужно делать входные зазоры для воздуха по всему периметру крыши. Сколько бы скатов на шатровой крыше ни было, каждый из них обязан вентилироваться.

    Вентиляция кровли из мягкой черепицы

    Большой «соблазн» забыть о вентиляции подкровельного пространства даёт полувальмовая крыша, ведь её наклонные торцовые элементы имеют относительно небольшие габариты. Вентиляцию здесь можно построить точно так же, как и на основных скатах крыши.

    Несколько сложнее продумать вентиляцию торцовых скатов голландской крыши, так как непосредственно над ними расположено окно. Это является препятствием для использования труб, однако решётки или аэратор туда поставить можно.

    Во всех этих случаях, если выполняется деревянная подшивка крыши, она не должна быть сплошной, так как через её зазоры должен поступать воздух в подкровельное пространство.

    Но, помимо вышеуказанных правил монтажа важно ещё и сделать точный расчёт, чтобы под крышей создавалась нормальная тяга. Иначе всё это работать не будет.

    Статьи по теме

    Источники: http://goldkryshi.ru/149-ventilyaciya-krovli-iz-myagkoy-cherepicy.html, http://www.icopal-russia.ru/publications/ventiliatsiia-miagkoi-krovli-neobkhodimost-i-prakticheskie-resheniia/, http://79w.ru/ventilyaciya/ventilyaciya-krovli

  • ОСТАВЬТЕ ОТВЕТ

    Please enter your comment!
    Please enter your name here
