Обрешетка под профнастил – основа кровельной системы

На первый взгляд может показаться, что основным элементом любой скатной кровли являются стропила. Но с этим утверждением можно смело поспорить. Основная функция стропильной системы – это передача нагрузки несущим строительным конструкциям, то есть стенам и фундаменту здания.

Обрешетка крыши под профнастил

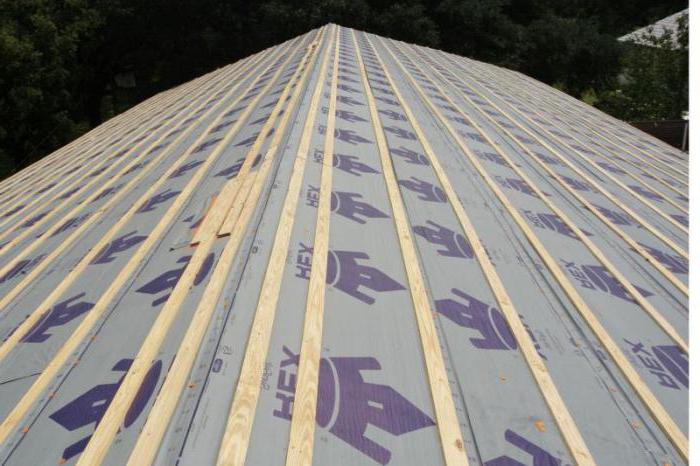

Обрешетка под профнастил на крышу из деревянных брусьев

Внешние нагрузки, воздействующие на кровельную систему, очень велики. Это и ураганные ветры, и проливные дожди, и обильные снегопады. Но все они, в первую очередь, воздействуют на прикрепленное к обрешетке кровельное покрытие. Поэтому именно обрешетка крыши под профнастил, по сути, является основным элементом конструкции кровли.

Именно разрушение обрешетки под профнастил из-за ошибок в расчете или низкого качества монтажа приводит к провисанию кровли, нарушению гидро- и теплоизоляции и даже к обвалу крыши. Большее бедствие, особенно, если это случается в холодную ненастную погоду, трудно себе даже представить. Поэтому устройство обрешетки под профнастил необходимо выполнять с особой тщательностью и аккуратностью.

Какой материал использовать для обрешетки под профнастил?

Обрешеткой под профлист называют специальный каркас, который предназначен для крепления паро- и гидроизоляции, утеплителя и кровельного покрытия. Изготавливается обрешетка из деревянных или металлических конструкций.

Металлическая обрешетка под профнастил используется чаще для каркасов кровель промышленных зданий и, значительно реже, для холодных неутепленных крыш. Это обусловлено большей несущей способностью, прочностью и долговечностью, по сравнению с деревянными вариантами.

Обрешетка крыши под профнастил

Устройство кровельного пирога — пароизоляция, гидроизоляция, утеплитель, контробрешетка и, собственно, сама обрешетка крыши под профлист

Стропильная система и обрешетка индивидуальных жилых зданий изготавливается, как правило, из дерева. Деревянная обрешетка под профнастил существенно дешевле металлической и, что немаловажно, гораздо проще в монтаже.

Для устройства обрешетки обычно используется деревянный брус размером 40х50 или 50х50 мм, или обрезная доска толщиной не менее 20мм. В последнем случае, как правило, берется доска 30х100 мм.

От размеров пиломатериалов, применяемых для изготовления обрешетки, зависит ее прочность. Определяются эти размеры при расчете несущей способности всей кровельной системы. Так, например, размеры деревянного бруса для обрешетки существенно зависят от того, какой выбран шаг стропил и шаг обрешетки для профнастила. Чем он больше, тем толще должен быть брус или доска.

Обрешетка под профлист — виды и особенности конструкции в зависимости от уклона

Существуют два основных типа обрешетки, используемых при строительстве жилых зданий — это сплошная и разреженная. Устройство сплошной обрешетки определяется уже самим ее названием — доски или брусья в ней монтируются вплотную друг к другу. Обычно для экономии материала сплошную обрешетку выполняют из доски.

В разреженной обрешетке, бруски устанавливаются перпендикулярно стропилам с определенными промежутками. Эти промежутки и есть, так называемый, шаг обрешетки под профнастил. Он зависит от высоты волны или трапеции профнастила, которые определяют его собственную несущую способность.

Обрешетка крыши под профнастил

Обрешетка для стенового профнастила С21: 1 — контробрешетка, 2 — профилированный лист, 3 — шаг обрешетки

Например, шаг обрешетки под профнастил С21 должен быть не менее 300 мм при сравнительно небольшом уклоне в 7-8°. При этом, чем больше угол наклона, тем больше шаг и тем меньшей несущей способности должен быть профнастил. В частности, обрешетка под профнастил С-21 при угле наклона кровли более 15° должна быть с шагом 650 мм, что более чем в два раза больше по сравнению с предыдущим случаем.

В приведенной ниже таблице указаны данные по необходимому расстоянию между досками для наиболее популярных марок профнастила и для двух вариантов уклона.

Обрешетка под профнастил — размеры шага в зависимости от уклона и марки профилированного листа

Уклон кровли, град.

Толщина профнастила, мм

Расчет обрешетки под профнастил производится на основании планируемого уклона и марки профлиста. Кроме того, в обязательном порядке учитываются коэффициенты ветровых и снеговых нагрузок для местностей с особыми условиями эксплуатации. В частности, для местностей с частыми и сильными ветрами рекомендуется значительно уменьшать шаг обрешетки, вплоть до двукратного его сокращения.

Стоит учитывать, что обрешетка для профлиста — это только верхний слой кровельного пирога, к которой непосредственно и крепится профнастил. Помимо нее существует еще и, так называемая, контробрешетка.

Она выполняется из бруса толщиной 30-40 мм и служит для создания вентиляционного зазора под листами кровельного покрытия. Бруски контробрешетки крепятся поверх уложенной на стропила пароизоляции вдоль стропильных ног, и уже к ним крепится сама обрешетка.

Обрешетка для профнастила — особенности монтажа

Монтаж обрешетки под профнастил имеет свои особенности, которые регламентируются строительными нормами. Перед строительством их необходимо изучить в обязательном порядке, поскольку ознакомившись с этими нормативами, вы будете знать, как сделать обрешетку под профнастил надежной и долговечной.

Так, согласно требованиям строительных норм, все деревянные конструкции кровли должны подвергаться антисептической обработке. Особенно это важно для обрешетки. Если стропильная система располагается в вентилируемом подкровельном пространстве и, к тому же, дополнительно защищена гидроизоляцией, то обрешетка под кровельный профнастил отделена от окружающего воздуха только самим профилированным листом.

Кроме того, в подкровельном вентиляционном зазоре постоянно циркулирует влажный наружный воздух. Поэтому антисептической обработке деревянных конструкций обрешетки нужно уделять особое внимание.

Это тем более важно в связи с тем, что обрешетка кровли под профнастил недоступна для осмотра при невозможно периодических ревизиях стропильной системы. Изнутри она закрыта слоем пароизоляции и утеплителя, а снаружи — профлистом. Поэтому увидеть можно будет только результаты ее разрушения от воздействия влаги. При этом устранение таких последствий потребует дорогостоящего капитального ремонта крыши.

Важно также учитывать особенности установки обрешетки в районе конька крыши, на карнизах, фронтонах и местах примыканий к проходам через кровлю дымовых и вентиляционных каналов.

Обрешетка крыши под профнастил

Обрешетка для профнастила на крышу – усиление в месте прохода трубы

В верхней точке крыши, в месте соединения стропильных ног, доски обрешетки для профлиста прибиваются вплотную друг к другу. В местах проходов дымовых и вентиляционных труб устанавливаются дополнительные доски или бруски. К ним уже крепятся фартуки, обеспечивающие дополнительную герметичность кровли в этих местах.

Перед тем, как делать обрешетку под профнастил на фронтонах и карнизных свесах, в обязательном порядке необходимо подготовить и установить, так называемые, ветровые доски. Они усиливают обрешетку и защищают кровлю от возможного отрыва при сильных порывах ветра. Ветровые доски должны быть толще досок остальной обрешетки.

Приступая к установке обрешетки необходимо помнить, что для ее крепления нужно использовать гвозди, длина которых в 3 раза больше толщины доски или бруса обрешетки. Только в этом случае места крепления гарантированно выдержат любые ветровые нагрузки.

Крепление профлиста к обрешетке

Крепление профнастила к обрешетке выполняется специальными кровельными саморезами с уплотнительной резиновой прокладкой. На скате кровли саморез завинчивается в нижнюю волну или трапецию профлиста. Это обеспечивает наиболее плотное прилегание покрытия к обрешетке и сводит к минимуму возможность протечек в месте крепления. В местах крепления конька, он крепится к обрешетке через верхнюю волну профнастила как показано на рисунке.

Обрешетка крыши под профнастил

Крепление профнастила к обрешетке: а) крепление на коньке; б) крепление на скате кровли

Сделав необходимые расчеты и выполнив все приведенные выше рекомендации, вы сможете самостоятельно смонтировать действительно надежную обрешетку для профнастила, которая не потребует каких-либо дополнительных вложений в течение всего срока службы кровельного покрытия.

Рекомендуемые статьи

  • Обрешетка крыши под профнастил Двускатная кровля из профнастила
    Классическая двускатная крыша из профнастила — оптимальный выбор для большинства жилых домов. Прочитав статью, Вы узнаете: какие существуют виды двухскатной кровли из профлиста, как сделать кровельный пирог, каким образом смонтировать конек и даже как организовать свесы и примыкания.
  • Обрешетка крыши под профнастил Какой профнастил выбрать для крыши?
    Как выбрать профнастил для крыши? Какой из видов профлиста лучше и в каких условиях? Как выбрать оптимальный вариант профнастила для кровли, не переплачивая? Читайте в статье.
  • Обрешетка крыши под профнастил Утепление крыши из профнастила
    Нужно утеплить кровлю из профнастила, но не знаете как? Читайте статью! Вы узнаете о том, какие бывают виды утеплителей и как рассчитать толщину слоя утеплителя для Вашего региона. Кроме того, в статье рассмотрена структура кровельного пирога для скатных плоских крыш.

Сайт oprofnastile.ru — актуальная и полезная информация о профнастиле, его монтаже и использовании, советы профессионалов и пошаговые инструкции для Вас.

Все текстовые материалы, размещенные на сайте, ДЕЙСТВИТЕЛЬНО защищены согласно действующему законодательству, на что имеются все необходимые документы, в том числе договора.

Тем не менее, если вы хотите поделиться каким-либо материалом со своими читателями, вы можете перепечатать его. При этом вы обязаны снабдить статью незащищенной от индексирования гиперссылкой на страницу данного сайта, откуда был скопирован материал. На одном ресурсе можно разместить не более 5 статей, скопированных с данного сайта.

Устройство крыши из профнастила, обрешетка, монтаж

Долговечность стального листа холодного проката, дополнительная прочность волнистой или ребристой поверхности, низкий удельный вес — неполный перечень достоинств этого материала .

Качественная сертифицированная продукция всегда идёт в продажу с инструкцией по монтажу кровли из профнастила, что упрощает сам процесс устройства крыши даже для непрофессионалов. Выбрав профнастил марки НС35 или НС44, и, заручившись поддержкой 2-4 человек, можно уверенно приступать к монтажу двускатной крыши частного дома. С односкатной (для гаража, сарая, бани, кладовой, навеса) — всё обстоит ещё проще.

Что нужно знать выбирая материал

  1. Выбирать кровельный лист лучше по длине ската (от конька до карниза).
  2. Стоит помнить, что профилированный (рулонный) лист может иметь длину до 12 метров.
  3. Высота гофры обеспечивает прочность и представлена в маркировке (НС35 — имеет высоту волны 35мм, а НС44 — 44мм).
  4. Чем меньше угол наклона ската, тем большую нагрузку будет испытывать кровля, тем толще и прочнее должен быть лист.
  5. Для крепления листов понадобятся саморезы (4,8х35) с шайбой из неопреновой резины (для крепления конька — от 80мм) и заклёпки под цвет покрытия.
  6. В комплекте с профнастилом идут дополнительные конструкционные элементы: торцевая планка, конёк, ендова, ветровая планка, карнизная планка, парапет.
  7. Для устройства кровельного «пирога» понадобится утеплитель и гидроизолятор мембранного типа или рубероид; для мелкой заделки — мастика.

Почему отдаём предпочтение профилированному листу

  • Экономичность при высоком качестве покрытия;
  • простота и скорость выполнения монтажа и демонтажа, ремонтных работ;
  • удобен в транспортировке и складировании;
  • пригоден для создания любого угла уклона;
  • поддаётся механической обработке (резке, сверлению), кроме абразивной;
  • не требует чистового покрытия.

Обрешетка крыши под профнастил Элементы крыши из профнастила. Об этом вы прочитаете в следующей нашей статье.

А в этой статье рассказывается о том, сколько будет стоить покрыть крышу профнастилом.

Как рассчитать расход материала

Обрешетка крыши под профнастилПравильный расчёт количества листов профилированного настила основывается на сведениях о:

  • марке профнастила;
  • площади кровли с припуском в 4-5см;
  • полном весе снежного покрова для данной местности с коэффициентом 0,7;
  • направлении постоянных ветров;
  • величине угла наклона ската;
  • способе укладки листов (с горизонтальным или вертикальным нахлёстом);
  • величина вертикального и горизонтального нахлёста;
  • величине карнизного и фронтонного свеса.

Технические характеристики сопроводительных документов, обычно, дают информацию о полной и полезной площади листа, что немаловажно для правильного расчёта. Расход крепежа — 6-8 единиц на 1кв.метр.

Обрешётка крыши под профнастил

Обрешётка — основа крепления профилированного листа. Ещё до её выполнения, на стропильную основу можно натянуть с провисанием (20мм) пароизоляционную плёнку, начиная от карниза — внахлёст (10-15см), закрепить её гвоздями на стропилах и скотчем между собой. Это убережёт от возникновения конденсата при контрасте температур. Второй слой герметика, для полной надёжности, можно уложить уже на контробрешётку по стропилам, что создаст вентилирующий зазор.

Обрешётка из дерева, обработанного антисептиком, как и сами стропила, укладывается в продольном направлении. Основная нижняя доска, вдоль карниза, берётся большей толщины. Материал и шаг обрешётки будет зависеть от вида крыши, величины профиля листов, угла её наклона и расчётных нагрузок:

  • для односкатной крыши с углом наклона меньше 15 градусов применяют деревянные бруски 5х5 с шагом в 25см; если угол больше — сплошная обрешётка из доски или толстой фанеры;
  • для двускатной крыши — брус конробрешётки и обрешётки от 40 до 50мм в сечении с шагом от 50см; для более крутого ската шаг может быть увеличен до 100см.

Вокруг печных труб, мансардных окон и оконных люков делается дополнительная обрешётка на высоту профиля настила.

Монтаж крыши

Обрешетка крыши под профнастил

  1. Монтаж крыши проводят в сухую безветренную погоду.
  2. Профилированные листы поднимают на уровень монтажа с помощью веревок, втаскивая их по направлению профиля по скату крыши. Подъём регулируется людьми с земли и конька крыши.
  3. Монтаж крыши из профнастила начинают с нижнего ряда и от фронтона, если величина листа предполагает вертикальный нахлёст. При этом, формируется свес: карнизный (20-30см) и фронтонный (5-7см). Если длины листа не хватает на всю крышу, можно составлять скат из нескольких листов:
    • по вертикали, когда к нижнему крепится сверху следующий, и так далее; потом последовательность повторяется во 2-м вертикальном ряду;
    • по горизонтали, когда сначала укладывается вдоль карниза весь горизонтальный ряд, потом 2-ой. и т.д.
  4. Горизонтальный нахлёст для кровельного профнастила определяется в одну волну, лист крепится 6-7 саморезами снизу и по бокам, исключительно, во впадины.
  5. Вертикальный нахлёст составляет 15-20см, что зависит от уклона крыши. Чем уклон меньше, тем величина наложения листов больше. Кроме того, просвет между ними заделывается герметиком.
  6. Для защиты от порывов ветра используют торцевые планки, которые укладывают, начиная от карниза и выводя к коньку крыши, после полного покрытия скатов, при этом наращивая на 5-10см. Они крепятся как к торцу фронтона, так и к самой кровле с шагом до 1 метра, и должны накрыть хотя бы одну волну покрытия.
  7. Планки конька устанавливают внахлёст до 20см. с дополнительным уплотнителем и шагом до 30см. Между коньком и уплотнителем правильно будет оставить небольшой зазор, в целях вентиляции.
  8. Особого внимания требует заделка узлов примыкания кровельного материала и стены. Здесь используются угловые планки с тупым углом. Угловую планку, уложенную внахлёст (10-15см) с шагом 20-30см,не только крепят саморезами к двум поверхностям — стены и кровли, но заделывают силиконовым герметиком. При поперечном примыкании угловая планка должна соответствовать в поперечнике прямому углу.

Конструкция крыши из профнастила.

Обрешетка крыши под профнастил

Обрешетка крыши под профнастил Профнастил для крыши: какой выбрать. Ответ на данный вопрос здесь.

А тут статья про расчет профнастила на крышу.

В этом подразделе http://ru-house.net/stroitelstvo/krysha/metall/ собрана информация о маталлических видах кровли.

Правила, которые обеспечат безопасность работ

  1. Транспортировку и разгрузку профнастила производить только в рабочих рукавицах.
  2. Складирование и подъём должны быть застрахованы от получения изгибов и вмятин материала.
  3. Царапины и сколы ещё до монтажа обработать эмалевой краской для полимерных покрытий.
  4. Для механической обработки листов использовать специальные ножницы, сабельные пилы, диски из твёрдых сплавов. Использование «болгарки» ведёт к повреждению защитного полимерного слоя.
  5. Ходить по настилу из профилированного листа можно только в мягкой обуви, не наступая на рёбра жёсткости.
  6. Спустя несколько месяцев надо провести ревизию прочности соединения и, при необходимости, подкрутить некоторые саморезы.

Шаг обрешетки под профнастил: расчет, монтаж

Шаг обрешетки под профнастил может быть указан в сопроводительной документации к листам, которую предоставляет производитель/продавец. Данная величина соответствует требованиям СНиП.

Количество материала и стоимость

После того как вы определили шаг обрешетки под профнастил, следует выбрать размеры брусков или досок для основы, если она запланирована деревянной.

Требования к сырью:

  • Деревянные элементы должны быть прочными, без повреждений.
  • Брус должен быть сухим, обработанным антисептиками и другими веществами, увеличивающими срок службы опоры и препятствующими гниению, развитию микроорганизмов.
  • Минимальное допустимое сечение бруска – 50х50 мм, для доски высота от 20 мм. Выбор основы будет определять профнастил: размер листа, его конструкция и масса. Соответственно, чем мощнее полотно, тем больше сечение опор.

Для металлической обрешетки используют специальные профили.

Чтобы определить требуемое количество материала для основы, посчитайте число брусьев с учетом выбранного шага под заданный тип профилированного листа.

Стоимость кубометра деревянной доски зависит от степени ее обработки и параметров сечения. Можно использовать как обрезную, так и необрезную. Цена за 1м 3 начинается от 3500 руб. Обрешетка крыши под профнастил

Если обрешетка крыши под профнастил будет выполнена из брусьев, она обойдется дороже: от 4800-5000 руб. за 1 м 3 .

После всех вычислений и закупки материала можно приступить непосредственно к сборке конструкции. Стоит отметить, что работу можно доверить как профессионалам, так и сделать ее самостоятельно.

Монтаж обрешетки под профнастил для разных частей здания выполняется особым образом, поскольку конструкции по-разному воспринимают поступающую нагрузку. Соответственно, от этого зависят размеры опорных элементов, их крепление к основанию, дальнейшее расположение металлических полотен и алгоритм сборки покрытия.

Как сделать обрешетку под профнастил для скатной крыши

Первым делом производят подготовительные работы по устройству кровельной системы: поверх стропильных ног укладывают водонепроницаемую мембрану или рубероид и фиксируют контробрешеткой – брусками 50х50 см. Далее монтируют саму обрешетку:

  1. Делают разметку будущих креплений бруса или доски. Для устройства сплошного полотна учитывайте зазоры на сезонные деформации не менее 10 мм.
  2. Делают отметки на досках, которые образуют вылет карниза согласно проекту.
  3. Укладку направляющих производят снизу вверх.
  4. Крепление элементов обрешетки к контробрешетке осуществляют с помощью гвоздей или скоб.
  5. Крайние бруски в местах креплений фиксируют 2 креплениями для увеличения прочности покрытия при больших нагрузках. Обрешетка крыши под профнастил

Обрешетка готова, можно производить монтаж профнастила.

Сбор плоской крыши

Зачастую кровля промышленных зданий покрыта листами профнастила повышенной прочности, которые имеют немалый вес. Для обрешетки в таких случаях применяют профилированные металлические трубы.

  1. Укладку направляющих производят строго по горизонтальному уровню на опоры.
  2. Элементы соединяют с помощью дуговой сварки.
  3. Места стыков следует обработать специальной антикоррозийной эмалью или грунтовкой, чтобы предотвратить окисление металла на данных участках.
  4. Шаг обрешетки под профнастил в данном случае не должен превышать 1000 мм, поскольку необходима надежная основа.
  5. Крепление полотен производят посредством саморезов. Обрешетка крыши под профнастил

Монтаж обрешетки для стен

Для крепления профилированных листов к горизонтальной плоскости используют металлические профили типа «Z». Их толщина составляет 0,5-0,6 мм для стандартного стенового полотна с толщиной листа 0,5 мм и высотой профиля до 20 мм. Ширина горизонтальной полочки направляющего профиля зависит от слоистости фасада (наличия утеплителя, воздушных зазоров).

Крепление обрешетки рекомендуется выполнять на самодельные кронштейны, собранные из профилированной трубы и куска арматуры. За счет длины последней можно отрегулировать общую горизонталь плоскости стены, которая, как правило, имеет большое количество неровностей. Кронштейны устанавливают в стену с помощью перфоратора, уровня, молотка.

Монтаж направляющих профилей обрешетки осуществляют к кронштейнам сверху на саморезы в горизонтальном направлении.

Расстояние обрешетки под профнастил составляет 900-1000 мм между направляющими. Над оконными и дверными проемами следует установить профиль по нижнему краю для удобства монтажа. Обрешетка крыши под профнастил

Облицовка может производиться на деревянную обрешетку, для такой используют брус увеличенного сечения, которое сможет выдержать массу металла.
