Зачем нужен навес для машины?

Навес для машины является хорошей альтернативой гаражу, защищает ваш автомобиль от осадков, создает дополнительный уют на участке и может использоваться в том числе для хранения садового инвентаря и других необходимых в повседневной загородной жизни вещей.

Классификация навесов

Существует достаточно много вариантов классификации навесов, все они очень субъективные, однако можно выделить несколько вариантов, которые очень часто встречаются в повседневной жизни.

Конструкцию навесов разделяют по следующим признакам:

По материалу каркаса навеса:

  1. Металлические навесы
  2. Деревянные навесы
  3. Комбинированные навесы

По функциональному назначению:

  1. Декоративные навесы
  2. Защитные навесы

По материалу крыши навеса:

  1. Навесы из сотового поликарбоната
  2. Навесы из монолитного поликарбоната
  3. Навесы из металлической черепицы
  4. Навесы из профнастила
  5. Навесы из натуральной черепицы

По типу используемых ферм:

  1. Односкатные навесы
  2. Двускатные навесы
  3. Арочные навесы
  4. Полуарочные навесы

По типу крепления металлической конструкции

  1. Сварные навесы
  2. Навесы на болтовых соединениях

По типу крепления вертикальных стоек:

  1. Классические навесы
  2. Консольные навесы

Какую лучше выбрать конструкцию

Конструкция навесов для машины как правило делится на три большие группы:

  1. Односкатные навесы
  2. Двускатные навесы
  3. Арочные навесы

Арочные навесы также включают в себя подмножество т.н. полуарочных навесов, которые представляют из себя конструкцию, где ферма изготовлена в виде половины арки.

Принципиальной разницы в эксплуатации таких навесов нет, однако внешний вид данных конструкций может сыграть ключевую роль при выборе навеса.

Односкатный

Односкатный навес для машины

Каркас односкатного навеса для машины

Основным отличием односкатного, двускатного и арочного навеса является форма дуг ферм (прямая для односкатного навеса, в форме треугольника для двускатного навеса и в виде арки — для арочного навеса). В зависимости от выбранной формы крыши навеса, рассчитывается расход металла. Самой «дорогой» будет конструкция с двускатной крышей. Самой «дешевой» — односкатная конструкция.

Очень часто покупатели навесов задают вопрос: «Почему в конструкции навеса для машины используются фермы? Почему нельзя использовать в качестве опоры трубу из которой изготовлен ригель или вертикальные стойки?». Дело в том, что конструкция должна выдерживать предельные нагрузки (собственный вес, снег, ветер). Чем больше пролет между опорными точками, тем больше нагрузка на опору. Если использовать обычную трубу или швеллер, то такая труба должна быть с очень толстыми стенками, и даже в этом случае он не сможет выдержать нагрузку, если длина пролета будет существенно большой.

Второй вывод, который можно сделать — увеличение толщины профиля и площади сечения не приводит к резкому увеличению конструкции. Чтобы решить эту проблему используется специальная конструкция — ферма. При использовании более легких и дешевых материалов, конструкция фермы позволяет выдерживать значительно большие нагрузки.

Арочный навес

Арочный навес для машины

Как для односкатного, так и для арочного навеса характерны основные элементы конструкции:

  1. Металлический каркас
  2. Кровельное покрытие

Металлический каркас навеса состоит из:

  1. Вертикальных стоек
  2. Ригеля (горизонтальных опор)
  3. Ферм
  4. Обрешетки ферм
  5. Продольных стяжек

Двускатные навесы

Двускатный навес монтируется аналогично односкатному, однако в конструкции присутствует два треугольника, которые расположены зеркально относительно друг друга. Кровля такого навеса образуется двумя наклонными плоскостями под определённым углом.

Из-за наличия конькового узла такая конструкция имеет более сложную систему строения, но зато он может перекрыть намного большую площадь участка.

Двускатный навес — фото

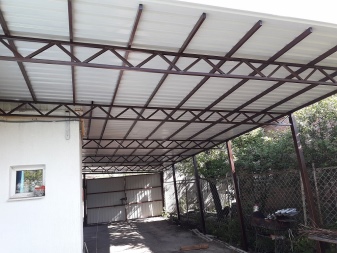

Двускатный навес из профильной трубы может накрыть территорию большой площади

Многоскатные навесы

Такие конструкции используются для покрытия больших площадей, таких как автостоянки, выставочные павильоны и т. д. По своей сути они представляют собой серию последовательно расположенных двухскатных конструкций. Здесь, кроме конькового узла, который находится в верхних точках, надо будет создать систему водоотведения.

Многоскатный навес

Многоскатный навес из профильной трубы может составлять оригинальную композицию

Организация места стоянки и проектирование навеса

Начнем с самого трудоемкого и важного шага – проектирования. Чтобы построить качественный навес, первым делом нужно оценить возможности и бюджета, и участка. Так, когда речь идет об основном доме, в котором вы проживаете, то там обойтись без полноценного гаража, скорее всего, не получится.

Ведь только там размещают и смотровую яму, и стеллажи, и стационарные инструменты. Но в случае с обычным дачным участком, куда вы приезжаете время от времени, то действительно есть смысл обойтись добротным навесом и избежать лишних трат.

Расчет площади будущего навеса

Итак, что все-таки собой представляет навес для автомобиля? Это простое сооружение из опор и крыши, которое должно стойко сносить и ветер, и тяжесть снега, защищая при этом своего четырехколесного подопечного от любой непогоды.

Для одного автомобиля обычно достаточно укрытия 3х6 метров. Меньше не делайте, ведь от дождя и палящего солнца должна быть укрыта не только машина, но и стоящий рядом человек, который делает какую-то работу. Кстати, особенно вреден для автомобиля именно ультрафиолет: краска нагревается и портится, и вы наверняка знаете, как затратно приводить потом авто в надлежащий вид.

Как подобрать удачное место

Внимательно осмотрите ландшафт вашей дачи: где удобнее всего будет разместить навес? Вот хорошие советы по поводу того, где лучше поставить автомобиль на даче:

Обычно навес строят либо отдельно, недалеко от дома во въездной зоне дачного участка, или же примыкают к другим постройкам, даже продолжая с ними общую крышу.

В таком случае особенно удобно подводить к навесу освещение, даже с датчиком движения. Тогда свет автоматически включается, как только машина подъехала к дачному участку.  Одним словом, такой навес следует расположить поближе к въезду, дренажной канаве и подальше от открытого огня, как мангал или печь.

Перед гаражом

Теперь рассмотрим варианты пригаражных навесов и особенности их возведения. Самый распространенный вариант – когда навес размещается перед воротами гаража. Он может быть сделан на одну или на две машины. Подобную конструкцию можно соорудить между гаражом и домом. На фото вы можете видеть самые популярные идеи. Иногда используется сочетание гараж с навесом.

Вариант конструкции перед гаражом
Вариант конструкции перед гаражом

Решая, как сделать легкий навес, можно разместить его сбоку основной конструкции. Для строительства кровли применяются такие материалы, как металлический профиль, трубы, а также деревянный брус. А кровлю можно выполнить из поликарбоната, профнастила или металлочерепицы. Часть навеса может размещаться и над гаражом. Подобные конструкции могут быть таких видов:

  • открытые имеют общую стену с гаражом;

Так выглядит открытая конструкция
Так выглядит открытая конструкция

  • закрытые имеют три стенки. При этом выполняется обшивка с помощью дерева, тентовых тканей или вагонки. В случае необходимости навес можно прикрыть.

Закрытое укрытие
Закрытое укрытие

Кроме того, такие постройки могут быть разборными или стационарными. Часто гараж с навесом сооружают под двускатной кровлей, такой вариант рекомендуется для деревянного каркаса. Если конструкция арочная, то можно использовать металлический каркас с опорами.

Гараж или навес — что лучше: ответ на этот вопрос зависит от финансовых средств, предназначения конструкции и используемых материалов. Самым удобным решением является – комбинированный вариант.

Пристройка возле дома пользуется популярностью, так как примыкающие конструкции легче установить. А также можно использовать более простое крепление. Прежде чем решить, как построить такой навес и как закрепить к стене, нужно разобраться с материалами.

Каркас для постройки около дома часто делают из деревянного бруса или металлической трубы. Также конструкции рядом с домом сооружают из кирпича или камня, а также заливают цементными опорами.

Вариант конструкции возле дома
Вариант конструкции возле дома

Проект навеса перед домом предполагает наличие крепких опор, которые смогут выдержать тяжесть при сходе снега с основной кровли дома. Как сделать красивые конструкции можно посмотреть на фото.

Любая подобная конструкция состоит из кровли и каркаса. Особое внимание стоит уделить основанию. Можно выбрать такой материал:

  • древесина податлива в обработке и для нее не требуется каких-то сложных инструментов. Но этот материал требует особого ухода. Дерево со временем покрывается грибком, подгнивает и трескается. Его обязательно нужно защищать специальными пропитками;
Прочтите:   Утепление потолка в доме с холодной крышей: лучшие утеплители, обзор технологии работ

Просторный и прочный навес из дерева
Просторный и прочный навес из дерева

  • стальная профильная труба устанавливается с помощью сварочного агрегата. Такой материал может прослужить долгое время;

Стальные элементы
Стальные элементы

  • комбинированный вариант предполагает использование обшивку стального каркаса деревянными рейками.

Комбинированная постройка
Комбинированная постройка

Для кровли более эстетичное решение – применение сотового поликарбоната, а также можно применить профилированный лист.

Устройство основания под навес

Учитывайте, что под навесом еще нужно будет сделать небольшую площадку, чтобы потом автомобиль не утопал в грязи. Кроме того, это должно быть место, где вам лично будет потом удобно помыть машину, приподнять ее на домкрате и поставить рядом какие-то вещи. Представьте, насколько все это будет неудобно по весне, когда идет оттепель, а под колесами только голая размытая почва.

В качестве самого бюджетного варианта вы можете просто насыпать под машину щебня, который будет быстро пропускать сквозь себя воду. Единственный момент: на мягкой земле щебень понемногу уходит в землю, и каждый год по открытию дачного сезона вам нужно будет его докупать.

Дополнительно такую площадку под навесом нужно оградить чем-то, чтобы мелкие камни не рассыпались по всему участку. Или как вариант сделать основу под щебень. Для этого нужно сделать следующие шаги:

  • Шаг 1. Снимите верхний плодородный слой (обычно 50-60 см).
  • Шаг 2. Уложите геотекстиль для дорожных работ (не для кровельных или других), который будет пропускать воду.
  • Шаг 3. Насыпьте 10 см слоя щебня, лучше доломитовый, который впоследствии образует одну цельную плиту. Подходящая фракция – 20/40. Хорошо утрамбуйте щебень.
  • Шаг 4. Уложите поверх щебня слой песка от 10 см и также утрамбуйте. Пролейте песок, чтобы тот хорошо просел.
  • Шаг 5. Организуйте внешний слой, чтобы песок также не разносился по участку и не заносился в дом. В качестве такого слоя хорошо подходит асфальт, бетон, булыжник, тот же щебень и тротуарная плитка. Ка вариант – георешетка или газонная решетка, в которых засыпают щебень и грунт для газона.

Особенно будьте внимательны, если грунт на вашем участке глинистый и грунтовые воды достаточно близки к поверхности. В таком случае, чтобы щебень не «утонул» в земле за 2-3 года, просто не экономьте на геотекстиле.

Преимущества и недостатки навеса

Что касается достоинств, то навес — это в первую очередь удачная альтернатива гаражу. Под конструкцию не закладывают большой фундамент, и таким образом экономят. К числу выгод стоит отнести сроки возведения. Установка навеса заберет не больше нескольких недель, хотя без сторонней помощи произвести ее не удастся. Самостоятельно собирают только части навеса. Место под козырьком может стать как плюсом, так и неудачным вариантом. С одной стороны, навес не так хорошо закрывает от палящего солнца, способного испортить цвет автомобиля и сделать духоту в салоне. С другой — к автомобилю будет быстрый доступ, что очень удобно в летнее время. Открытая конструкция — часть дизайна участка.

Автомобильный навес

Недостатки у навесов очевидные. В гараже автомобиль лучше защищен от угона, ведь злоумышленникам сначала нужно будет попасть в саму постройку. Кроме того, машина под козырьком оказывается не защищенной от сильных осадков.

Чем покрыть навес для машины

При выборе навеса следует ориентироваться на общий архитектурный стиль других построек. При этом важно определиться с материалами. Важным моментом является накрытие. От вида кровли зависит и выбор материала. Часто применяются такие варианты:

  • односкатный вариант является самым простым в установке. Он рекомендуется для конструирования отдельно стоящих построек;

Односкатная кровля
Односкатная кровля

  • двухскатные конструкции также применяются для автономных сооружений и для тентовых построек;

Двухскатная крыша замечательно избавляется от осадков
Двухскатная крыша замечательно избавляется от осадков

  • для пристроенных и отдельных навесов используются арочные кровли.

Арочный навес не только хорошо защищает поверхность от осадков, но и является декором при оформлении дворовой территории
Арочный навес не только хорошо защищает поверхность от осадков, но и является декором при оформлении дворовой территории

Для сооружения конструкций с двускатной крышей или с односкатной крышей используются такие материалы, как металлочерепица, шифер, профнастил, ондулин или поликарбонат. Чтобы сделать арочные сооружения используется рулонный металл и поликарбонат.

Самый простой вариант представляет односкатная кровля. В этом случае наклон ската составляет примерно 25 градусов. Для скатных конструкций замечательно подходит жесткий листовой материал.

Поликарбонат

Из поликарбоната можно соорудить прочные конструкции на две машины или для одной. Подобный материал имеет множество преимуществ, например, доступные цены. Поликарбонат можно разместить над любым навесом под машину. При этом простые конструкции на дачу можно легко выполнить своими руками.

Поликарбонат является отличным материалом для создания любых навесных сооружений. В данном случае его используют для покрытия большого участка дворовой зоны
Поликарбонат является отличным материалом для создания любых навесных сооружений. В данном случае его используют для покрытия большого участка дворовой зоны

Решая, как сделать сооружение необходимо учитывать и материал изготовления каркаса, а также важна толщина поликарбоната. На фото можно посмотреть, как выглядят подобные конструкции из такого материала на 2 машины или на одну.

Поликарбонат кладут на каркасную конструкцию и закрепляют с помощью специальных крепежных элементов. Используя данный материал, можно соорудить гараж с навесом над машиной.

Профнастил

Навес под машину из профлиста является одним из самых популярных. Такое покрытие можно легко выполнить своими руками. Кроме того, подобная конструкция имеет небольшой вес. Ее можно прочно закрепить на каркасе, что обеспечит ее устойчивость при сильных порывах ветра.

Такой материал можно применить и в качестве тентового укрытия. Как выглядит навес из профнастила можно посмотреть на фото.

Профнастил довольно популярный материал для создания укрытий
Профнастил довольно популярный материал для создания укрытий

Перед работой нужно сделать хотя – бы самые простые чертежи. Установка достаточно проста. Независимо от варианта конструкции нужно листы профнастила класть снизу вверх. Сначала крепится первая деталь, а ее край прикручивается саморезами. Также можно воспользоваться фиксаторами с резиновой прокладкой. После этого устанавливается другой лист внахлест. В местах стыка прикручиваются еще два самореза.

Чертеж для арочной конструкции
Чертеж для арочной конструкции

Металлочерепица

На фото вы можете посмотреть варианты из металлочерепицы. Имея под руками чертежи, вы можете сделать простые конструкции своими руками. Если кровля для основного здания делается из такого материала, то можно сделать пристроенный навес под одной крышей. В этом случае можно сделать полностью закрытую конструкцию для установки автомобиля.

Если применяется односкатная крыша для автономного навеса, то можно стены поставить на прочном основании из плитки, цемента или бетона. Часто разные производители предлагают конструкции под ключ. При этом цена зависит от размеров строения и применяемых материалов.

Металлочерепица позволяет создать оригинальный дизайн
Металлочерепица позволяет создать оригинальный дизайн

Керамическая черепица

Натуральная керамическая черепица — очень красивый и дорогой материал. Навесы из натуральной черепицы выглядят потрясающе, однако цена такого «удовольствия» очень высокая. Как правило такой материал используют в дорогих домах, где основная кровля выполнена из натуральной черепицы.

Шифер

навес из шифера

  • В настоящее время производится цветной шифер с улучшенными эксплуатационными характеристиками: влагостойкостью, морозостойкостью и пониженным выделением асбеста в окружающую среду.
  • Используется как для постройки навесов хозяйственно-бытового назначения, так и укрытия беседок и террас.

Ондулин

навес из Ондулина

  • Недорогой современный кровельный материал, обладающий гибкостью, легкостью и отсутствием шума при падании капель дождя.
  • Монтаж кровли из ондулина можно выполнить своими руками, к тому же он обладает декоративными качествами.

Гибкая черепица

Навес из гибкой черепицы

  • Легкая, прочная, надежная и красивая — все эти качества позволяют широко использовать ее в качестве кровельного материала для навесов.

Ударопрочное стекло или триплекс

навес Ударопрочного стекла или триплекса

  • Надежные, устойчивые к перепадам температур и солнечному излучению, они имеют один минус — высокую цену.
  • Монтаж осуществляется только специализированными организациями, так что сэкономить на постройке своими руками не получится.

Акриловое, полиэстровое и ПВХ-полотно

навес из Акрилового, полиэстрового и ПВХ-полотна

  • Используются для изготовления маркиз.
  • Покрытие тефлоном придает материалу влагоотталкивающие свойства, антисептик предохраняет от грибков и плесени, а ультрафиолетовые фильтры не дают избытку солнца навредить находящимся под навесом людям.

Тростник

навес из Тростника

  • Кровли из него обладают очень эффектным видом.
  • Достаточно прочные и легкие, несмотря на кажущуюся тяжеловесность.
  • Не подвержены образованию плесени, а обработка антипиренами — огнезащитными средствами — придает необходимую пожаробезопасность этому уникальному кровельному материалу.

Материалы каркасного навеса для автомобиля

При возведении навеса важно выбрать правильный материал для каркасной системы. Выбранный вариант будет зависеть от того, автономная конструкция или к ней примыкает дом или беседка.

Деревянный навес быстро строится и его можно соорудить своими руками. Конструкция из бруса может прослужить долгие годы, если ее обработать специальными защитными составами. Каркас из древесины для машины может быть прикрыт поликарбонатом, шифером, черепицей или ондулином.

Из древесины можно создать мощные опорные элементы
Из древесины можно создать мощные опорные элементы

Прочтите:   Лестница на чердак своими руками - пошаговая инструкция

К бюджетным материалам на дачу относятся деревянные бруски. Они характеризуются высоким эксплуатационным сроком. Чтобы материал прослужил долгие годы, его следует обработать антисептическими препаратами.

Навес на деревянном каркасе обладает такими преимуществами по сравнению с металлическими конструкциями:

  • экологичность и безопасность материала;
  • небольшой вес конструкции;
  • простота обработки и монтажа;
  • небольшая стоимость.

Деревянная постройка консольного типа
Деревянная постройка консольного типа

Решая, как сделать прикрытие для автомобилей, нужно учитывать, что они бывают стационарные. Также проект для дачи может выглядеть, как пристройка к дому. Существуют разные способы, как установить деревянные столбы. Чтобы увеличить их устойчивость опоры нужно дополнительно бетонировать. Односкатный навес может применяться, как дополнение к существующему строению. Установка подобных конструкций требует определенные чертежи. Один край конструкции опирается на стену здания, а второй – на стойки.

Автономные сооружения для авто опираются на четыре стойки. На фото представлены разные варианты подобных конструкций. Если предполагается установка нескольких машин, то и количество опорных элементов увеличивается.

Чертеж для односкатной кровли
Чертеж для односкатной кровли

При возведении деревянных конструкций вам помогут некоторые правила:

  • возведение опор необходимо выполнять из оцилиндрованного бревна или профилированного бруса. Для возведения стропильной системы понадобятся бруски небольшого диаметра;
  • кровельный материал необходимо подбирать с учетом наклона ската и устройства стропильной конструкции. Поликарбонат рекомендуется для настилов различной конфигурации. Профнастил можно применить для односкатных двускатных кровель. Для мягкой черепицы нужна сплошная обрешетка;
  • покрытие должно иметь определенный наклон в 5-10 градусов.

Постройка из бруса
Постройка из бруса

Как правило, навесы, пристроенные к зданию, выполняются во всю длину смежной стены. Средняя высота конструкции из дерева должна быть около 2-2,5 метра.

Можно сделать функциональный и надежный металлический навес своими руками. Чаще всего для укрытия применяется швеллер, уголок, а также обычная или профильная труба. Монтаж можно выполнить из облегченных материалов, на которые укладывается тент или ондулин. Для капитальных каркасных систем можно использовать еврошифер или металлочерепицу.

Красивые идеи на дачу вы можете посмотреть на фото. Металлические элементы являются достаточно надежными и могут прослужить долгие годы. Можно использовать и готовые решения, например, разборные или сборные. Они чаще всего бывают стандартных размеров.

Чтобы самостоятельно соорудить металлические конструкции, необходимы чертежи. Установку можно выполнить из металлических уголков, швеллеров и труб.

Пользуются популярностью и кованые сооружения. Такие постройки относятся к дорогостоящим, и для их возведения требуются специалисты. Чтобы сделать качественную конструкцию нужно учесть размеры машины, установку каркасной системы и материалы покрытия. При сочетании всех этих характеристик можно соорудить качественную постройку.

Компактная металлическая конструкция
Компактная металлическая конструкция

Строим навес: пошаговая инструкция

Первый шаг. Делаем углубления для установки опор. В этом нам поможет бур диаметром 30 см. Лучше использовать автоматизированную бурильную установку – сверлить более чем на метровую глубину вручную долго и сложно. Попутно достаем попадающиеся на нашем пути камни и прочие мешающие предметы.

Второй шаг. Углубления готовы. Делаем опалубку для столбов из специальных бумажных труб – продаются в современных строительных магазинах. В результате трубы сформируют над землей красивые колонны высотой 30-50 см.

Третий шаг. Готовим бетон. Легче всего купить готовую сухую смесь в мешках и развести ее водой в соответствии с инструкцией.

Четвертый шаг. Заливаем колонны. В свежий бетон вставляем кронштейны для дальнейшей фиксации деревянных стоек сечением 15х15 см.

Пятый шаг. Выполняем распил бруса и досок по размерам элементов нашего навеса. Все прекрасно видно на фотографиях.

Шестой шаг. Устанавливаем и закрепляем опорные стойки на бетонных столбах. Это рекомендуется делать не ранее чем через 3-4 недели после заливки.

Седьмой шаг. Крепим к вертикальным стойкам доски верхней несущей обвязки. Для этого используем двойную доску шириной 30 см и толщиной 4 см. Подойдет обычная необработанная доска – она будет находиться под кровлей и плохая погода никак не навредит древесине. Добавляем к основным столбам вторую несущую доску и стягиваем все элементы конструкции болтами. Делаем раскосы из столбиков 10х10 см.

Восьмой шаг. Собираем фермы крыши. Для их изготовления подойдет доска шириной 10 см и толщиной 4 см. Конструкция стандартна и имеет вид треугольника. Для большей жесткости закрепляем внутри треугольника промежуточные прожилины из бурса или доски. Фермы удобнее собирать на земле, а после крепить их к обвязке уже в готовом виде.

Девятый шаг. Обшиваем установленные фермы доской ОСБ. Рекомендованная толщина обшивки – 1,2 см.

Десятый шаг. Облицовываем кровлю металлочерепицей или другим материалом на свое усмотрение. Предварительно следует прикрепить к обрешетке й материал.

Одиннадцатый шаг. Зашиваем фронтоны крыши нашего навеса сайдингом, вагонкой или другим материалом на свой выбор. При желании можем прикрепить к вертикальным опорам поперечины и обшить весь навес – этот момент остается уже на усмотрение владельца.

Узнайте более подробно из нашей новой статьи — устройство кровли из профлиста по деревянной обрешётке с пошаговой инструкцией.

Далее нам нужно установить ливнесточные трубы и вывести их в предварительно выбранное для этого место, к примеру, в межучасточный ров. Это мероприятие заслуживает отдельного рассмотрения.

Марка Габаритная ширина листа, мм Полезная ширина листа, мм Высота профиля , мм Толщина металла, мм
С-8 1200 1150 8 0,4-0,8
С-10 1155 1130 10 0,4-0,7
С-15 1200 1150 15 0,4-0,8
С-18 1150 1100 18 0,4-0,8
С-20 1150 1100 20 0,4-0,8
С-21 1051 1000 21 0,4-0,8
С-44 1047 1000 44 0,5-0,8
МП-18 1150 1100 18 0,4-0,8
МП-20 1150 1100 18 0,4-0,8
МП-35 1076 1035 35 0,5-1
Н-60 902 845 60 0,5-1
Н-75 800 750 75 0,7-1,2
Н-114 646 600 114 0,7-1,2
НС-35 1100 1035 35 0,5-1
НС-44 1050 1000 20 0,4-0,8

Чертежи

Для начала следует определить место расположения будущего навеса для авто. От этого зависит выбор материала основной конструкции и обрамления крыши. Стоит выбрать для навеса ровное место на возвышенности, чтобы сконструировать хорошую дренажную систему. При строительстве крытой парковки в низине придется дополнять сооружение ливневым стоком. Определившись с местом, следует начать подготовку плана, где будет указана подробная схема участка со всеми постройками на территории. Отталкиваясь от этих показателей, получится сделать расчет требуемого материала. Например, если размеры навеса составляют 4х6 м, для опор рекомендуется использовать металлопрофиль 60х60 мм. Для конструкций большего размера следует использовать трубы 80х80 мм.




Далее делается расчет для определения длины труб, используемых в создании ферм. Для крыш скатного типа следует знать угол наклона и по формуле c=b/cosA узнавать необходимую цифру. В данном случае b – ширина конструкции, А – угол наклона. По аналогичной формуле высчитываются высоты треугольных ферм.

Для уточнения длины дуги арочного навеса необходимо знать точную высоту арки (в формуле имеет значение h). Сама формула звучит следующим образом: с= (h+b/2) х1,57. Конечный этап просчетов – необходимо установить оптимальное расстояние между опорами конструкции и фермами. Обычно этот показатель колеблется в пределах 1-2 м. Все зависит от массы кровли. Соединение опор осуществляется фермами.


Для ферм следует составлять отдельный чертеж. Это поможет мастеру самоучке не ошибиться при возведении конструкции. На ферменном плане должны прорисовываться подкосы и внутренние подпорки. Для быстроты составления чертежей стоит воспользоваться специальными компьютерными программами. С их помощью удастся выявить случайную ошибку в расчетах и исправить ее до начала строительства.


Фундамент

Имея проект с конкретными чертежами, можно приступать к работе. Начинать следует с фундамента. Выбирается место на территории участка, желательно, чтобы поверхность была ровной. Но в любом случае верхний слой грунта придется разровнять, избавиться от травы. Для выкладки тротуарной плитки или асфальта придется снять 30 см почвы. Затем уложить агроткань – материал, препятствующий прорастанию травы и растений. Сверху присыпается немного песка и щебень. Под плиточный слой повторно вносится песок, а под асфальт щебень.


Важно внимательно ознакомиться с генпланом участка и найти коммуникации, проходящие под землей. Если вдруг произойдет поломка трубы или повреждение провода, велика вероятность что придется разбирать навес, чтобы исправить неполадки. Очистив и разровняв грунт, необходимо выкопать ямы глубиной 80 см для фиксации опор. На дно засыпается песок, сверху щебень. Затем в ямки ставятся опоры и заливаются цементной массой. Важно следить, чтобы опоры стояли ровно. Для проверки необходимо использовать уровень.


Существует еще несколько способов монтажа опор, однако, они не отличаются простотой и чаще всего требуют помощи друзей или соседей. Если подземные воды протекают на близком расстоянии к поверхности, по периметру следует обустроить дренажную систему.

Каркас

Установив опоры для будущего навеса, необходимо приступать к конструированию каркаса. Для начала необходимо выровнять опорные столбы, затем приварить короткие, а следом длинные элементы. Перед сварочными работами рекомендуется навужиливать отрезки трубы хомутами, чтобы они не болтались. На свободном участке земли согласно чертежам собираются фермы. В них делаются отверстия для крепления кровли. Сваренные фермы поднимаются и фиксируются между собой. Варить элементы конструкции можно на высоте, однако, при таких условиях очень сложно уследить за ровностью каждого отдельного элемента.

Прочтите:   ‍Как выбрать вентиляционный дефлектор: полное описание и лучшие модели


Остается только очистить каркас от шлаковых сварочных отложений. После стыки покрываются краской и лаком. Именно эти участки конструкции больше всего подвержены образованию коррозии.

Кровля

При изготовлении козырька навеса можно использовать разные материалы. Например, шифер. Это покрытие кровли знакомо каждому человеку. Из-за достаточно большого веса каждого листа требуется проводить тщательные просчеты нагрузки на фермы каркаса. Единственный недостаток данного материала – скудный ассортимент. Другой вариант облицовки крыши – профнастил. Данный материал прост и удобен в монтаже, да и цена его в принципе не отличается от шифера. Сегодня профнастил представлен широким ассортиментным рядом. Благодаря множеству фактур и расцветок каждый может подобрать вариант, идеально сочетающийся с другими постройками на участке.


И все же большим спросом пользуется сотовый поликарбонат. Приемлемая цена, удобство монтажа, эстетическая привлекательность – вот главные параметры, за которые поликарбонат стал любимым материалом для облицовки крыши навесов. Его можно использовать при оформлении кровли разных форм и размеров. В общем, процесс монтажа зависит от выбранного материала. Для поликарбоната разработаны специальные саморезы. Если выбор пал на шифер или профнастил, придется докупить гидроизоляцию. Листы шифера выкладываются снизу-вверх, внахлест друг на друга, чтобы дождевая вода не затекала внутрь.


Как сварить профтрубу

В процессе проведения любых сварочных работ необходимо соблюдать технику безопасности. Также каждый сварной шов после завершения всех работ необходимо зачистить от шлака, чтобы стыков не было. Это можно сделать обычной болгаркой со специальной металлической насадкой «ёжиком».

Для соединения металлических конструкций из профиля толщиной стенок более 3 мм лучше всего воспользоваться газосваркой, так как электрический аналог может просто не «потянуть» такой объём работы.

Как согнуть металлическую трубу

Для этого используется специальный трубогиб. С его помощью можно легко сгибать различные виды металлического профиля. Но если под рукой нет подобного инструмента, то поможет справиться с задачей болгарка и сварка.

Очень важно при сгибании различных труб не допустить появления трещин и больших изломов, которые не должны быть в конструкции навеса. Также они не должны быть сплющенными. В процессе работы с ручным трубогибом необходимо прилагать немалые физические усилия, поэтому его нельзя использовать для сгибания профиля с сечением более 40 мм.

Трубогиб

Ручной трубогиб поможет изготовить арочный навес

Внешняя отделка конструкции

После того как конструкция каркаса навеса сварена полностью и очищена от окалины, необходимо обезжирить все металлические элементы перед их покраской. Для этого можно использовать обычный растворитель, ацетон или бензин, которому нужно дать время высохнуть. После этого можно приступать к процессу грунтовки.

Грунтовка светло-серого цвета подойдёт для любого типа краски. Тёмная используется для ярких материалов. Белую же обычно применяют при окрашивании металлического профиля красками пастельных тонов.

Грунтовка сможет защитить металл от преждевременной коррозии, и, тем самым, существенно продлит срок его службы, а также уменьшит расход краски.

Устанавливаем водоотвод

Он будет пластиковым.

Важное замечание! Пластик подвержен температурным расширениям. Для компенсации деформаций через каждые 8 м длины трубы нужно делать подвижный стык. Если вы собираетесь крепить водосток при помощи клея герметика, каждые 8 м делайте соединение на резиновом уплотнителе. Этого будет достаточно для компенсирования температурных деформаций.

Водосточная система

Систему будем монтировать так, чтобы приемное отверстие находилось в нижней части кровельного ската нашего навеса. Сторону крыши выбираем, ориентируясь на место расположения канавы для приема стоков.

Первый шаг. Крепим крюки-держатели. Желоб монтируем с уклоном в направлении водоприемного отверстия. Для обеспечения требуемого наклона желоба используем крюки-держатели. Монтируем их минимум с 0,5-сантиметровым уклоном на каждый метр длины водоотводящей конструкции. Разметку для установки крюков выполняем следующим образом:

  • находим нижнюю либо верхнюю точку ливнеотвода для монтажа крайнего кронштейна. Крайние кронштейны устанавливаются на расстоянии 100 мм от краев водоприемника;
  • зная необходимую длину системы, отступаем от крайней точки расстояние, равное 0,5 мм умноженное на общую длину желоба в метрах. Отмечаем вторую точку;
  • натягиваем между двумя метками веревку и закрепляем крюки, ориентируясь по ней;
  • монтируем крюки с полуметровым шагом.

Второй шаг. Подгоняем длину трубы. Отрезаем лишнее при помощи ножовки. Стружку счищаем острым ножом. Отпиливаем так, чтобы в процессе резки не была нарушена геометрия сечения трубы.

Третий шаг. Устанавливаем трубу на крюки. Если используем пластиковые крюки, сначала вставляем заднюю кромку нашего желоба в углубление на крепеже, а затем опускаем передний край трубы и нажимаем. В результате желоб защелкнется и просто закрепится на своем месте.

При установке на металлические крепления, сначала укладываем желоб на крепежи и загибаем гибкие лепестки таким образом, чтобы они охватили трубу.

Четвертый шаг. Устанавливаем воронку. Вырезаем в нужном месте желоба отверстие и прикладываем к нему снизу воронку. Фиксацию будем выполнять с помощью клея. Для этого сначала очищаем поверхности, обильно наносим связующий состав на стыкующиеся элементы, ждем высыхания смеси, а после промазываем дополнительный шов.

Важно! Клеить можно только специальными составами для ПВХ.

Пятый шаг. Собираем трубы и колена в единый водоотвод. С помощью колен мы можем задать нужное направление нашей трубы. На стыках труб и колен устанавливаем по дополнительному крепежному хомуту.

Непосредственно соединение труб и колен выполняется при помощи клея. Порядок его использования был рассмотрен выше. Держатели трубы монтируем с шагом 2 м.

В завершение нам остается лишь зашить фронтоны крыши навеса сайдингом, вагонкой или другим материалом на свой выбор. При желании можем прикрепить к вертикальным опорам поперечины и обшить весь навес – этот момент остается уже на усмотрение владельца.

Навес готов. Можем принимать его в постоянную эксплуатацию.

Красивые примеры

Рассмотрим несколько удачных примеров красивых навесов из металла.

  • Обособленный от жилых построек вариант с металлическим каркасом и двухскатной крышей, отделанной листами профнастила, станет отличным местечком для отдыха домочадцев и их друзей/родственников. При этом детали металлической конструкции стоит покрасить в темный цвет и подобрать зеленый профнастил. Целесообразно сделать под таким навесом пол, отделанный тротуарной плиткой, и расставить здесь все для гриля или барбекю.

  • Оригинально и нарядно выглядят каркасы металлических арочных навесов, в которых вместо кровли присутствуют путы из дикого винограда. Также можно положить в качестве кровельного материала поликарбонат. Такие строения обязательно будут привлекать к себе много внимания.

  • Шикарно и современно выглядят металлические навесы, в которых крыша сделана из высокопрочного стекла. Особенно стильными окажутся конструкции, в которых присутствует толстый металлокаркас, выкрашенный в черный цвет – вкупе со стеклом тандем получится прекрасный.

Полезные советы и рекомендации

Если вы запланировали своими руками построить хороший навес для автомобиля, стоит прислушаться к некоторым полезным советам и рекомендациям.

  • Для сборки навеса необходимо подбирать только высококачественные строительные материалы. Дерево не должно иметь ни малейших повреждений, следов гниения, плесени или других недочетов. Не экономьте на материалах – это плохо отразится на качестве постройки.
  • Принимаясь за строительство качественного навеса, очень важно следить за тем, чтобы его опорные детали не препятствовали открытию дверей припаркованного автомобиля.
  • Делая навес для парковки автомобиля из деревянных деталей, очень важно следить за его устойчивостью, уровнем ровности. Постройка не должна получиться кривой, шатающейся, ненадежной. Если вы заметили какие-то недочеты в качестве сооружения, их нужно сразу же устранить, поскольку в дальнейшем такой навес будет не только низкокачественным, но и опасным.
  • Подбирая качественный кровельный материал для завершения строительных работ, можно отдать предпочтение не только металлической черепице, но и профнастилу, монолитным пластиковым листам.
  • Разрабатывая дизайн будущей постройки, очень важно следить за тем, чтобы она гармонично вписывалась в общую картину придомового или дачного участка.

Сооружение должно перекликаться с остальными постройками и деталями во дворе, а не выбиваться из слаженной композиции.


Источники
  • https://mosnavesi.ru/services/naves-dlya-mashiny/
  • https://maja-dacha.ru/kak-sdelat-naves-iz-profilnoy-trubyi-svoimi-rukami/
  • https://KrovGid.com/montazh/haves-dlya-mashiny-na-dachu.html
  • https://homius.ru/naves-na-dachu-dlya-mashinyi.html
  • https://roomester.ru/dom/naves-dlya-mashiny-svoimi-rukami.html
  • https://krrot.net/naves-vo-dvore/
  • https://stroyday.ru/stroitelstvo-doma/pridomovye-postrojki/naves-dlya-mashiny-svoimi-rukami.html
  • https://stroy-podskazka.ru/naves/iz-metalloprofilya-dlya-avtomobilej/
  • https://stroy-podskazka.ru/naves/metallicheskie/
  • https://stroy-podskazka.ru/naves/iz-dereva-dlya-mashiny/

Понравилась статья? Поделиться с друзьями:
Adblock
detector
